UML(Unified Modeling Language)

더보기

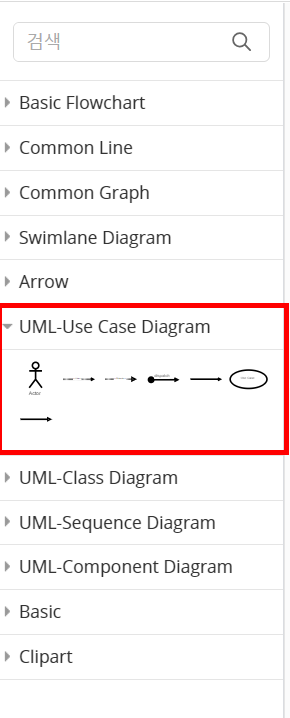

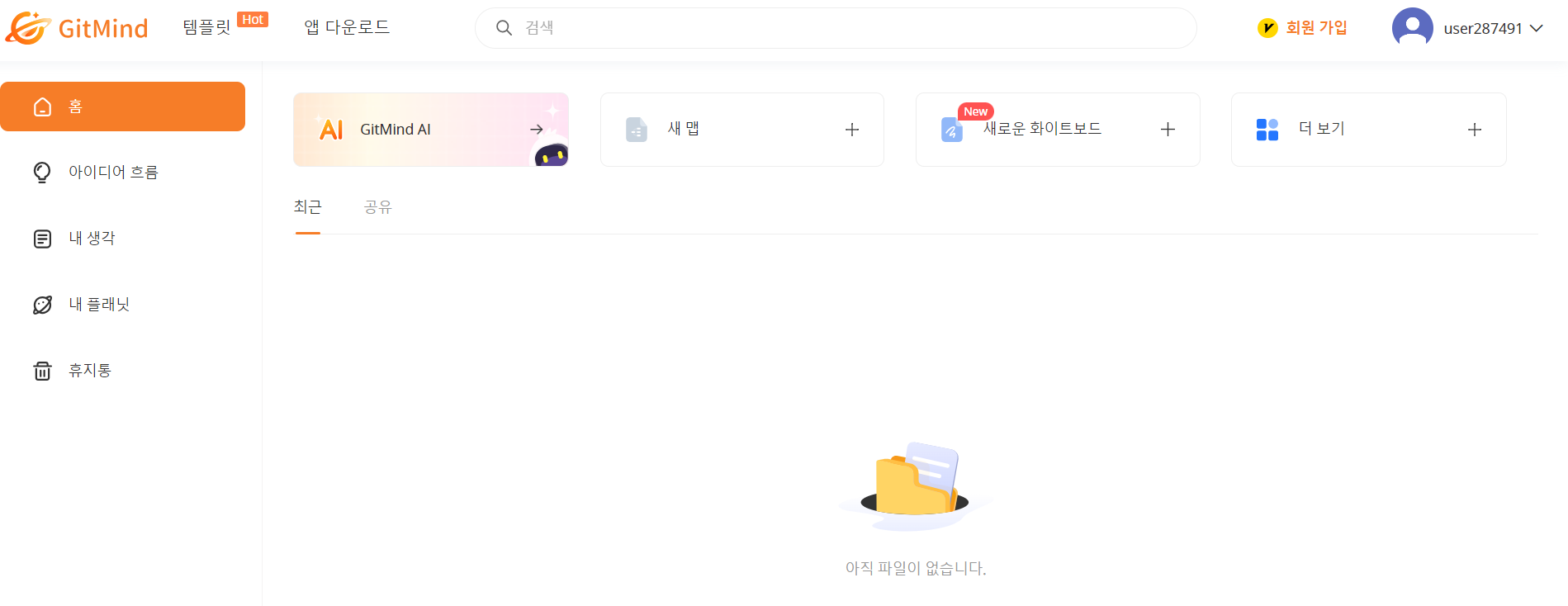

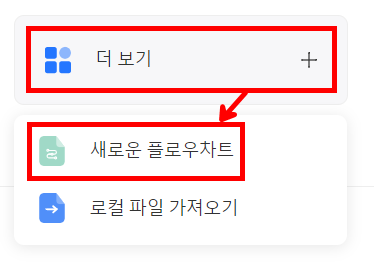

Gitmind : https://gitmind.com/kr/



GitMind - 인공지능 기반 마인드맵, 플로우차트, 화이트보드.

GitMind는 무료 인공지능 기반 마인드 맵 및 브레인스토밍 앱입니다. 실시간으로 온라인에서 마인드 맵을 만들고 공동 작업할 수 있습니다. 프로젝트 계획, 메모, 플로우 차트, 조직도, UML 다이어

gitmind.com

• UML은 소프트웨어를 시각적으로 모델링 하기 위해 사용
• UML은 소프트웨어를 모델링 하는 표준 그래픽 언어로 심벌과 그림을 사용하여 나타낼 수 있음

• UML의 목적은 소프트웨어 개발에 도움을 주는 것
• 개발 과정에 여러 가지 다이어그램으로 설계하면 구조가 좋아지고 개발자들 간의 의사 교환이 쉬어짐

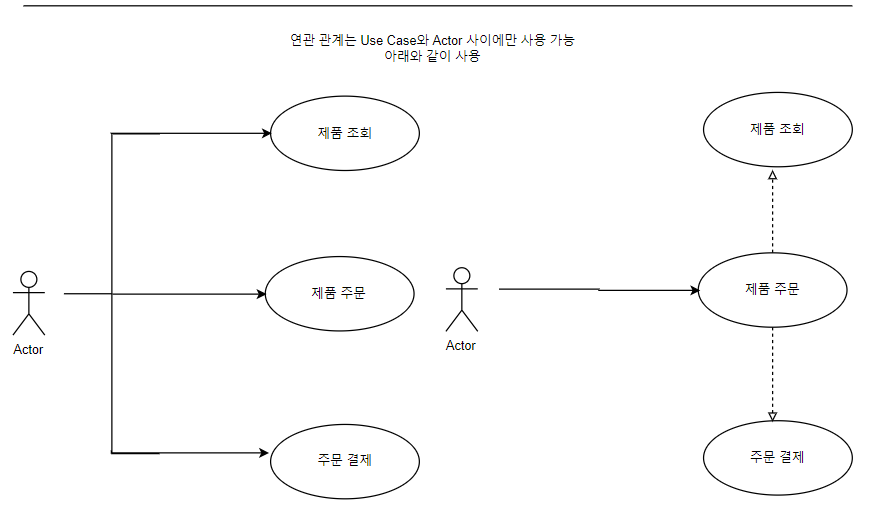

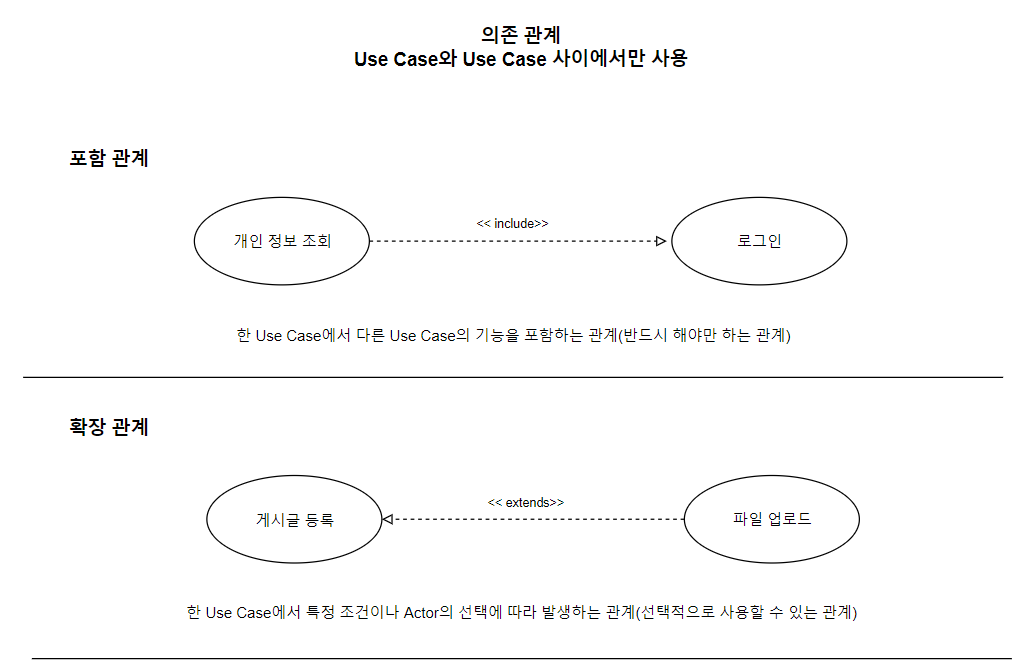

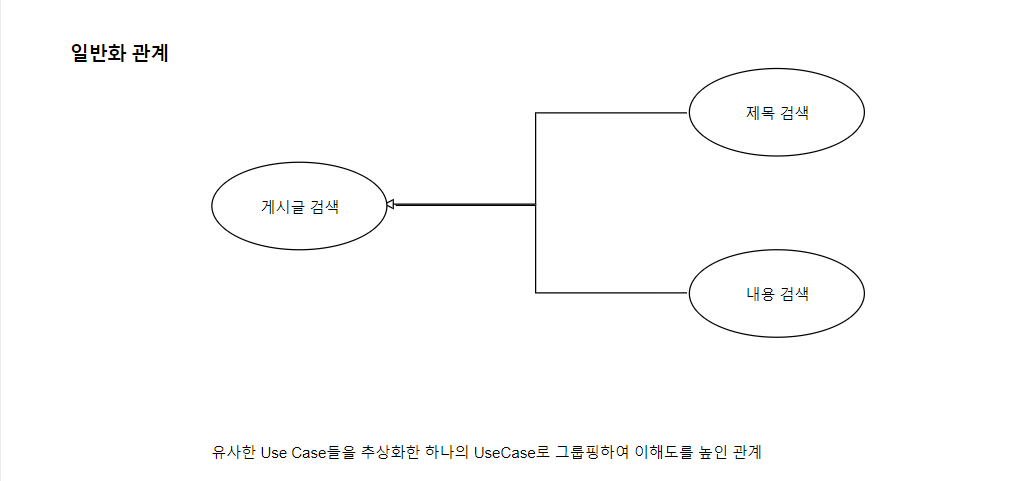

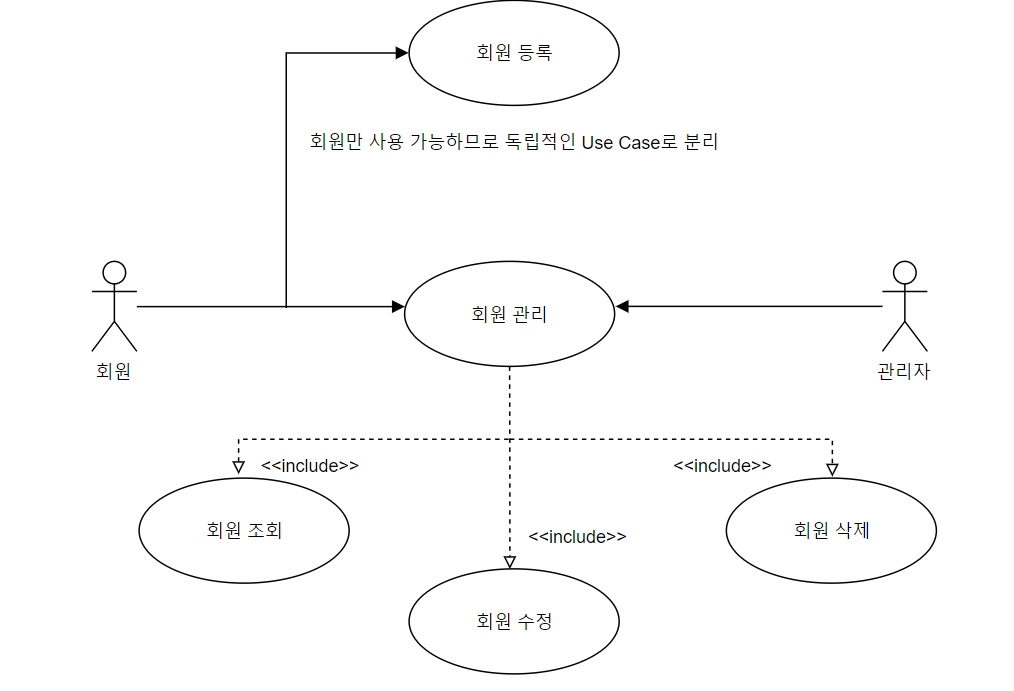

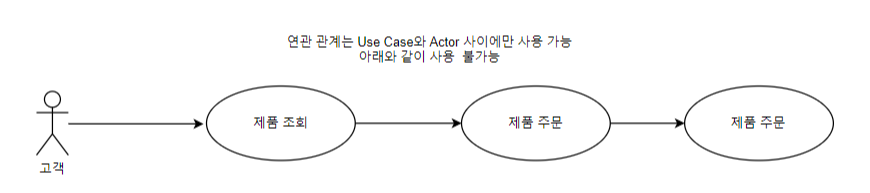

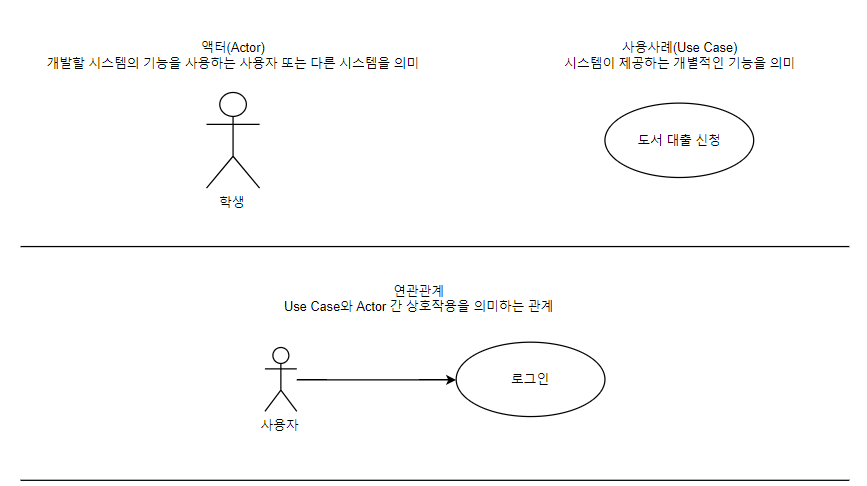

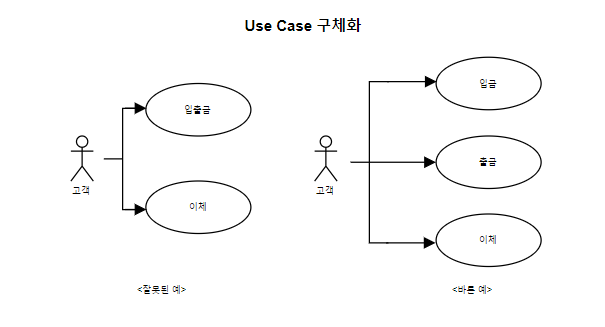

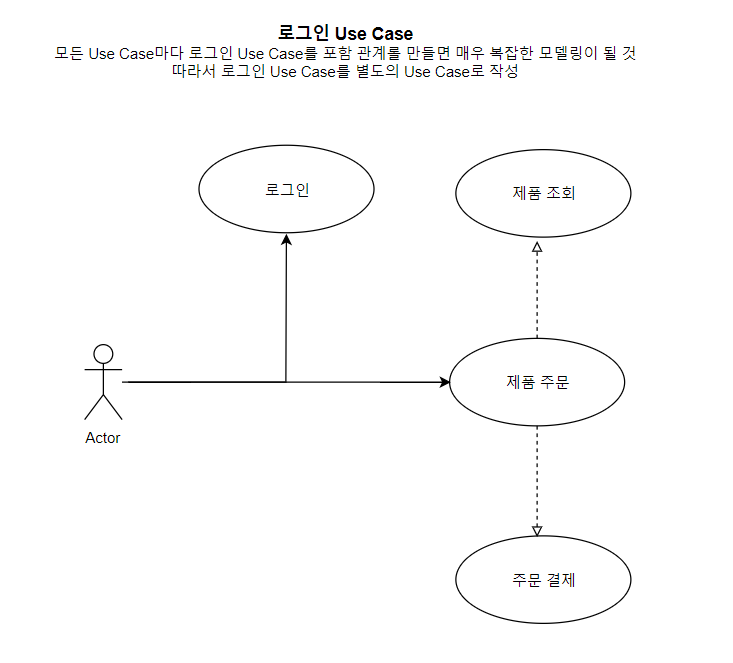

• 액터와 사용 사례를 통해 시스템의 기능을 모델링 하는 데 사용
• 개발하려는 시스템의 기능적 요구 또는 업무 프로세스의 개관을 나타냄
• 요구분석 단계에서 많이 사용

---

---

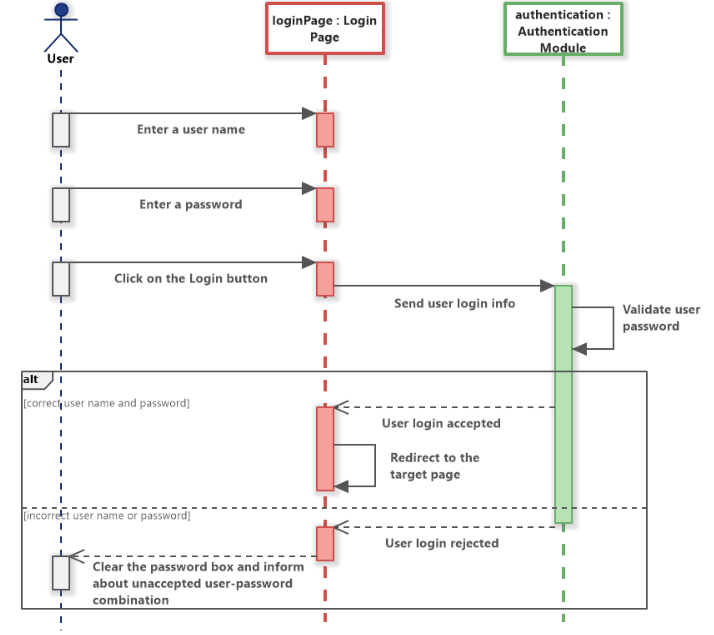

3.2. 시퀀스 다이어그램

• 객체 사이의 메시지 교환을 시간의 흐름에 따라 나타낸 것
• 즉, 사용 사례로 표시된 업무 프로세스에 대해 시스템 안의 존재하는 객체가 어떤 식으로 개입하여 상호작용하는지를 나타냄

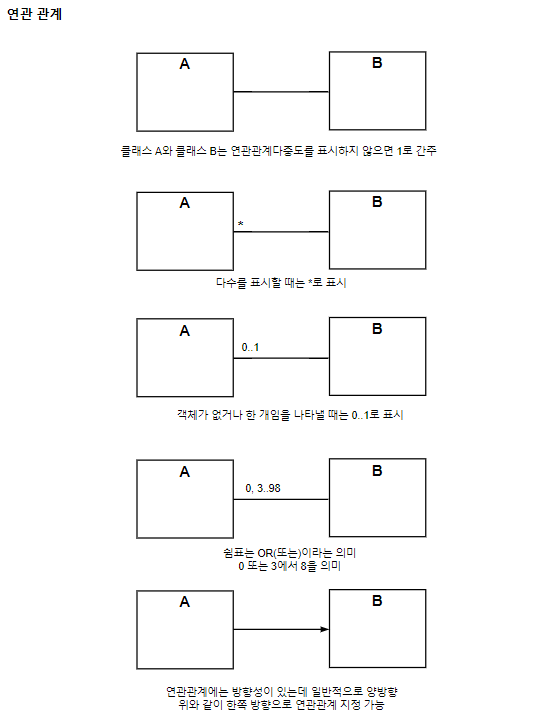

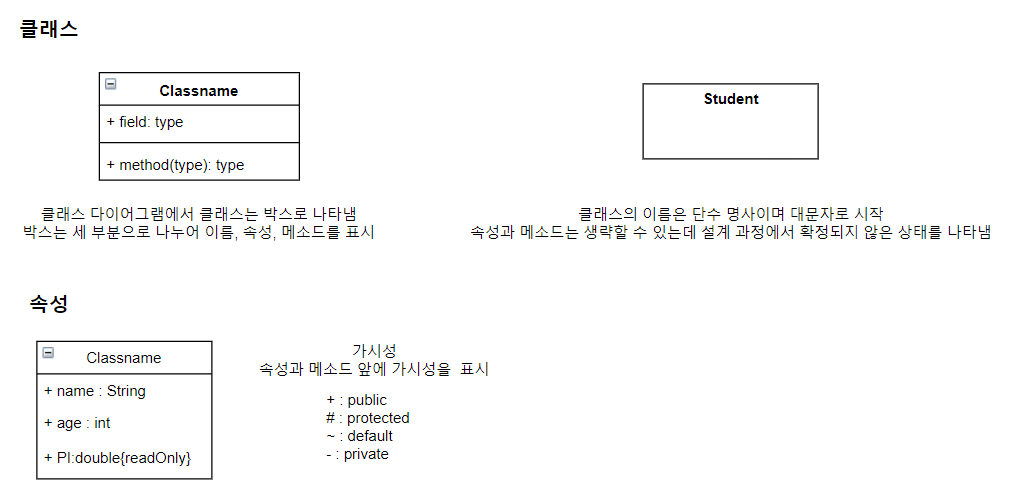

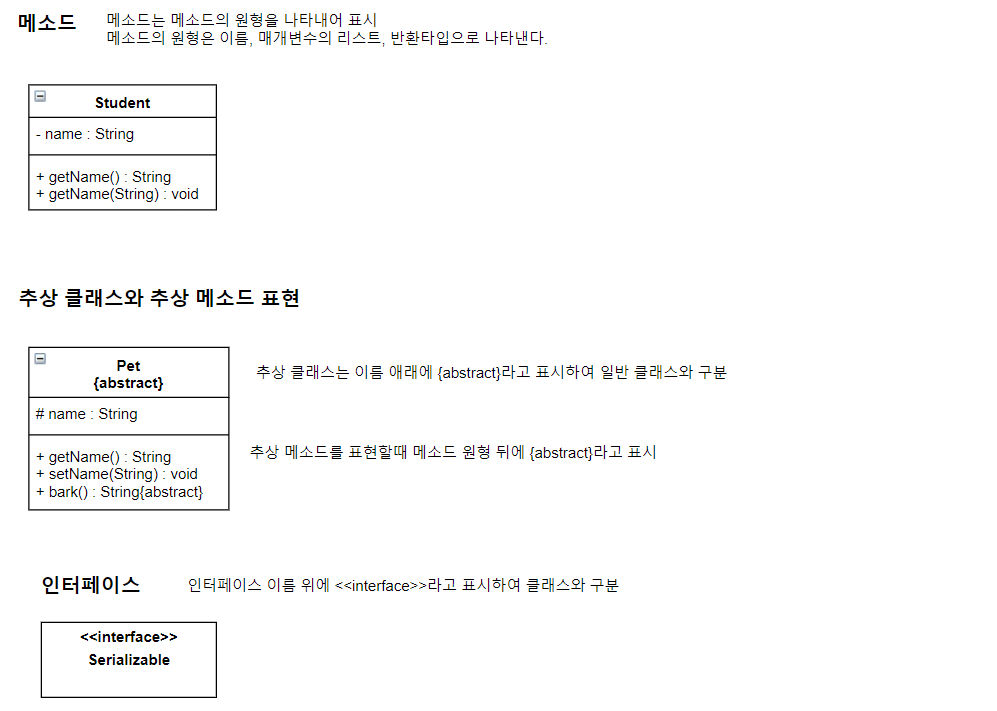

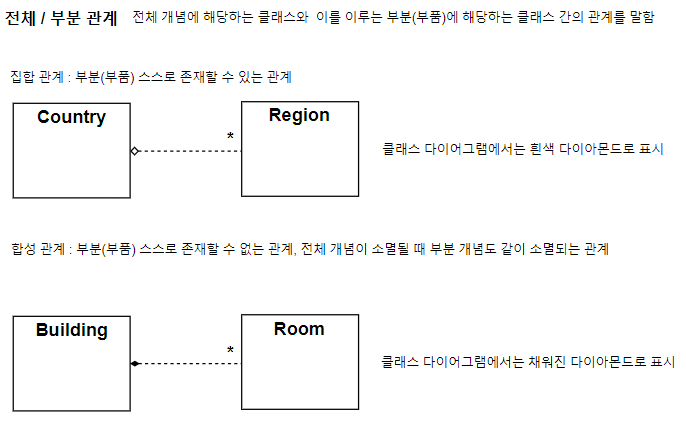

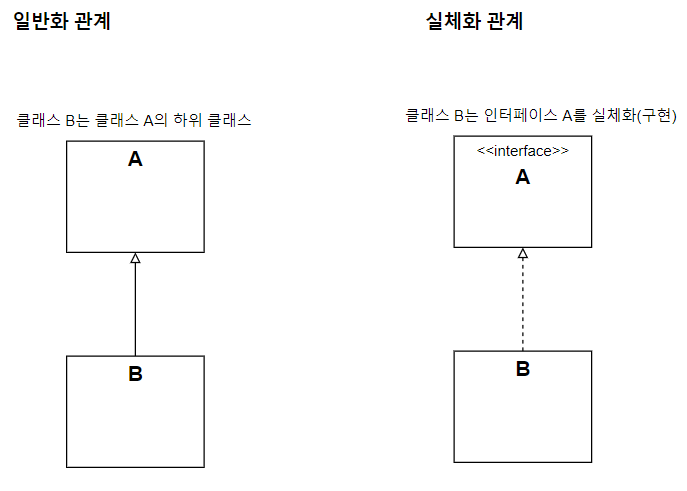

• 객체지향 시스템의 가장 근간이 되는 다이어그램으로 시스템의 정적인 구조를 나타냄
• 또한 도메인(문제 영역)의 개념과 그것들 사이의 관계를 표시

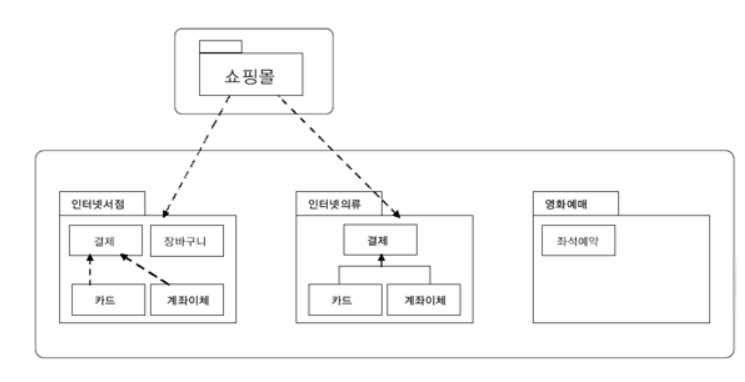

3.4. 패키지 다이어그램

• 관련된 클래스를 패키지로 그루핑하여 복잡한 시스템을 조직화하는 데 사용

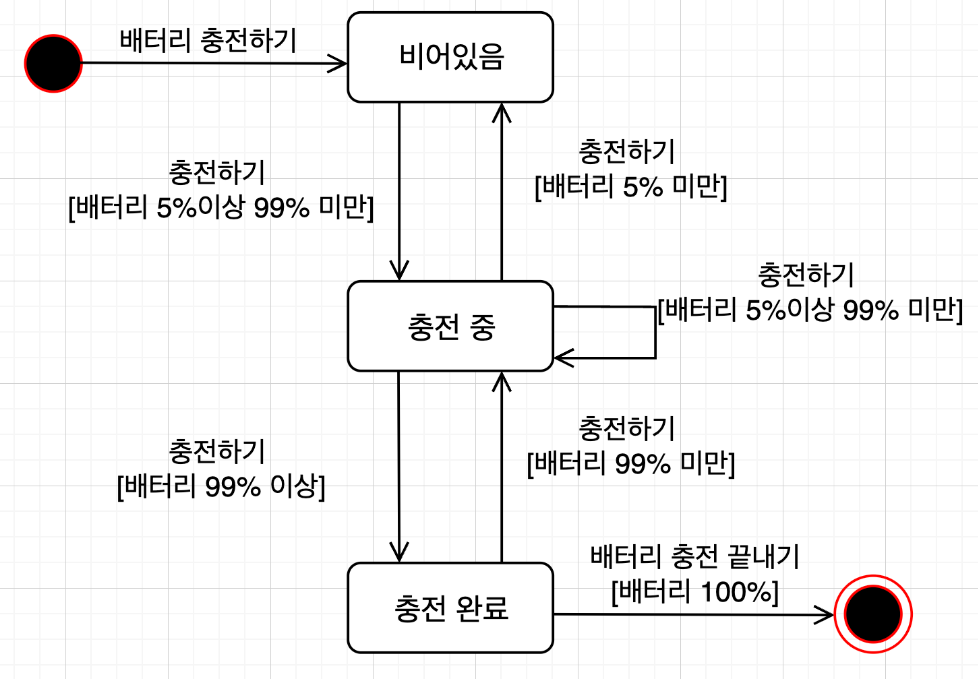

3.5. 상태 다이어그램

• 외부 자극에 대한 시스템의 동적 상태 변화를 나타냄
• 외부 이벤트에 대해 민감하게 상태를 변화시키는 객체를 모델링

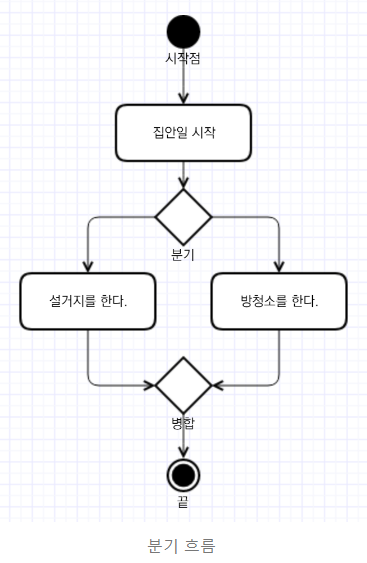

• 시스템의 내부 프로세스를 단계별 작업 흐름 형태로 모델링
• 시스템의 동적 특징을 나타냄

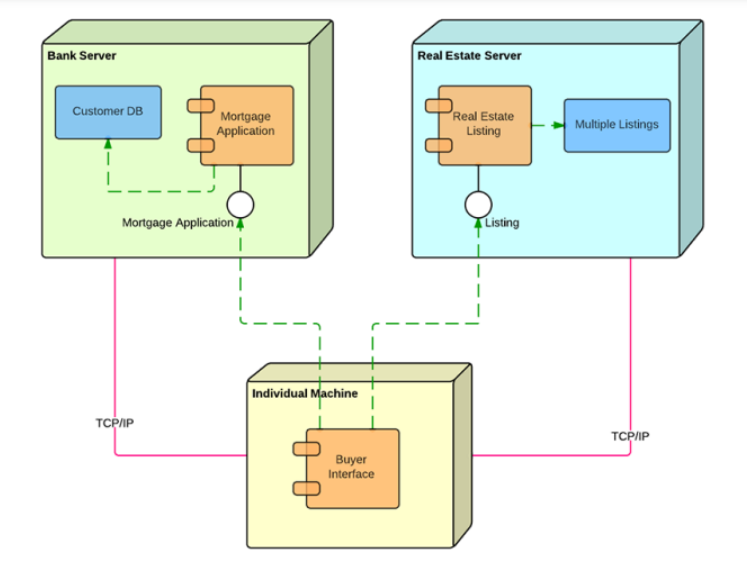

• 노드, 컴포넌트, 커넥터 등 시스템의 물리적 자원 배치를 나타냄

디자인 패턴

• 자주 반복되는 설계 유형을 디자인 패턴이라 한다.
• 디자인 패턴은 체계적으로 문서화하여 범용적으로 사용할 수 있도록 정리한 것이다.

• 각 객체의 공통 정보를 공유할 때 사용한다.
• 실체는 공통된 정보를 가진 멤버들의 모임이고, 개념은 공유하는 정보를 담는 클래스이다.

• 하나의 클래스에 다양한 역할을 표현하고 싶을 때 사용한다.

• 다른 클래스가 가진 특정 오퍼레이션을 활용하여 책임을 위임하고 싶을 때 사용한다.

• 계층 관계를 가진 객체들을 묶어 동일한 처리를 하고 싶을 때 사용한다.

• 옵서버 패턴은 특정 데이터나 객체를 모니터링하고 있다가 변화가 발생하면 시스템이 이를 알리고 연관된 객체들이 변화에 대응하는 작업을 실행하도록 만들어준다.

• 시스템을 이루는 객체들 사이의 밀접한 연관 관계를 효육적으로 처리해주는 패턴이다.
• 객체 내부의 변화나 특정 작업의 실행이 다른 객체에 영향을 미칠 때 중재자 객체가 중간에서 서로 간의 변화나 메시지를 조정하여 시스템이 원활하게 작동하도록 해준다.

• 사용자가 원하는 작업을 어떤 객체에게 시킬지 모를 때 그 작업을 다룰 만한 객체들의 집합에 던져버리는 패턴이다.

• 작업을 처리할 객체 집단에서 처리를 담당할 객체를 직접 지정한 후 그 객체를 처리 박스에 요청하여 처리하는 패턴이다.

• 상태를 객체로 만들고 상태에 관련된 모든 행위를 하나의 객체로 모으는 패턴이다

구현

• 설계 명세를 토대로 분리하여 구현할 수 있는 작은 단위별로 프로그래밍하는 것을 말한다.
• 사용자의 요구를 만족시키는 프로그램을 만들려면 상세 설계나 사용자 지침서에 기술된 것과 일치하도록 코딩을 해야 한다.

• 코딩 표준은 코드를 읽기 쉽고 이해하기 쉽게 작성하기 위한 규칙과 가이드라인을 제공한다.
• 코딩 스타일을 표준화하면 개발 및 유지 보수 비용과 시간이 줄어들어 소프트웨어의 생산성과 품질을 높일 수 있다.
• 대부분의 개발 팀은 프로그래머가 정해진 코딩 표준을 따르도록 교육하고 있다.
• 참고 URL
  • https://google.github.io/styleguide/javaguide.html
  • https://naver.github.io/hackday-conventions-java/
  • https://www.oracle.com/java/technologies/javase/codeconventions-introduction.html

• 리팩토링이란 기능의 변경 없이 코드의 디자인을 개선하는 것으로, 문제가 될 만한 부분을 찾아내어 수정하고 재구조화하는 작업이다.
• 리팩토링을 하면 코드를 쉽게 이해할 수 있을 뿐만 아니라 확장 및 재사용할 수 있다.
• 더 읽기 쉽게 하고, 결합을 낮추며, 응집을 높여서 코드를 쉽게 변경할 수 있도록 하는 것이다.

• 작은 변경을 가한다.
• 모두 잘 작동된다는 것을 확인하기 위해 테스트한다.
• 모두 잘 작동된다면 다음 리팩토링으로 넘어간다.
• 작동되지 않으면 문제를 수정하거나 원상 복구하여 시스템이 작동되도록 유지한다.

• 설계를 수정하기 어렵게 만드는 코드를 코드 스멜이라 한다.
  • 중복 코드
  • 긴 메소드
  • 큰 클래스
  • 많은 케이스를 가진 case 문장
  • 긴 메소드 호출
  • 지나친 널 객체 체크
  • 유사 데이터의 중복
  • 데이터 클래스(메소드는 거의 없고 속성만 많은 클래스)
  • 캡슐화되지 않은 필드
• 이러한 코드 스멜을 줄이기 위한 방법은 아래와 같다.
  • 클래스 추출
  • 메소드 추출
  • 서브 클래스 추출
  • 템플릿 메소드 형성
  • 메소드 이동

beyond day 13

소프트웨어 공학 개요

• 소프트웨어에서 소프트는 '부드럽다'라는 뜻으로 딱딱하고 변경하기 어렵다는 '하드'와 반대되는 개념
• 소프트웨어란 입력된 자료를 처리하여 결과를 출력하는 프로그램과 프로그램의 개발, 운용, 보수에 필요한 자료 일체

• 공학적 원리를 소프트웨어 개발에 적용하는 것이 소프트웨어 공학
• 공학이란 과학과 수학을 기초로 하여 구조나 기계, 시스템 등을 생산하는 데 체계적인 방법을 적용하는 것

• 무엇을 개발할지 결정하는 작업

• 사용할 수 있는 기술을 이용하여 요구 사항을 어떻게 구현할 것인지 결정하는 작업

• 설계한 내용을 구현하는 작업

• 프로그램을 구현한 후 기능이 원하는 대로 작동하는지 테스트하는 작업

• 개발된 소프트웨어를 완벽해질 때까지 계속 발전시켜나가는 작업

요구 분석

• 요구 분석은 무엇을 하는 시스템을 개발할지 결정하는 것

• 도메인 분석은 소프트웨어 엔지니어가 개발하려는 분야의 배경지식을 알아가는 과정
• 도메인이란 말은 소프트웨어를 사용할 것으로 예상되는 고객이 일하는 분야의 비즈니스나 기술을 의미
• 도메인 분석으로 얻을 수 있는 장점으로는 빠른 개발, 좋은 시스템, 확장 예견이 존재

• 문제를 이해하기 위해 정보를 수집하고 사용자에게 무엇이 필요한지 찾아내는 것

• 기능적 요구는 시스템이 무엇을 하는지, 즉 사용자나 다른 시스템을 위해 제공하는 서비스가 무엇인지 기술한 것

• 비기능적 요구는 소프트웨어를 개발하는 동안 고수해야 할 제약 조건으로, 사용하는 하드웨어의 제약, 소프트웨어 품질의 특성에 대한 수준의 범위를 정해놓은 것

• 문제와 현재의 상태를 파악하고 요구를 도출한 후 해결책을 제시하고 소프트웨어가 어떤 기능을 가져야 하는지 정확히 기술하는 단계

• 도출한 요구 사항이 적절한지 검토하고, 수정이 필요하면 다시 요구 추출 단계로 돌아감
• 요구 사항을 검토할 때는 관련자들이 모두 참석한 가운데 리뷰 회의를 진행

설계

• 소프트웨어의 구조 설계는 품질 좋은 소프트웨어 시스템을 개발하기 위한 중요한 단계
• 만약 소프트웨어 구조가 잘 설계되지 않으면 구현, 테스트, 유지보수에 큰 어려움이 뒤따를 것

• 가장 높은 수준의 구조부터 시작하여 점차 낮은 수준의 구조로 내려오면서 각종 설계 이슈에 관한 의사 결정을 하는 방법
• 소프트웨어 구조와 사용될 데이터베이스의 종류를 먼저 결정한 후 특정 데이터 아이템의 형태와 사용될 개별 알고리즘을 결정하는 것을 예로 들 수 있음

• 재사용이 가능한 낮은 수준의 기능을 먼저 정한 다음, 높은 수준의 구조를 만들기 위해 이것들을 어떻게 배치할지 결정

• 아키텍처 설계
• 클래스 설계
• 사용자 인터페이스 설계
• 데이터베이스 설계
• 알고리즘 설계
• 프로토콜 설계

• 본격적인 설계를 시작하기 전에 여러 가지 품질 측면에 대해 목표와 우선순위를 수립해야 함
• 목표와 우선순위를 정할 때 고려할 품질은 메모리 효율성, CPU 효율성, 유지보수성, 이식성, 사용성

• 설계할 때 고려해야 할 중요한 점은 비용을 줄이고 효과를 높이는 방법을 찾는 것
• 새로운 기능이나 설계안에 대한 비용을 추정하기 위해 다음과 같은 요소를 고려
  • 소프트웨어 엔지니어링 작업에 드는 추가 비용
  • 특정 개발 기술에 드는 추가 비용
  • 사용자 및 제품 지원 인력에 드는 추가 비용
  • 소프트웨어 엔지니어링 작업 시 절약 시간
  • 매출 향상이나 사용자의 금전적 이익

GIT

0. Linux 에서 GIT 사용

더보기

1. GIT 설치 및 KEY 생성

# git linux 설치

# GIT 설치 확인
$ git --version

# 설치가 안되어있다면 설치
$ sudo apt update
$ sudo apt install git
$ Y

# git 이름과 이메일 정보 저장
$ git config --global user.name '[유저이름]'
$ git config --global user.email '[GIT 이메일]'
$ git config --list

# 기존 키 삭제하고 새로운 키 생성
$ rm ~/.ssh/id_rsa
$ ssh-keygen 0t ed25519 -C '[GIT 이메일]'

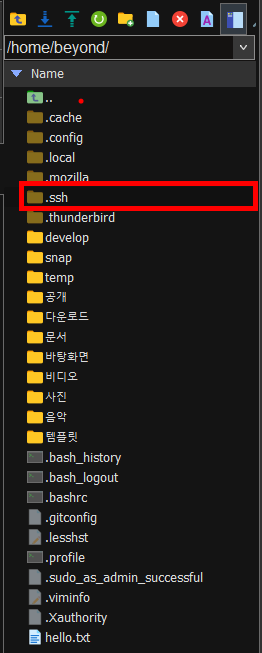

2. KEY 다운로드

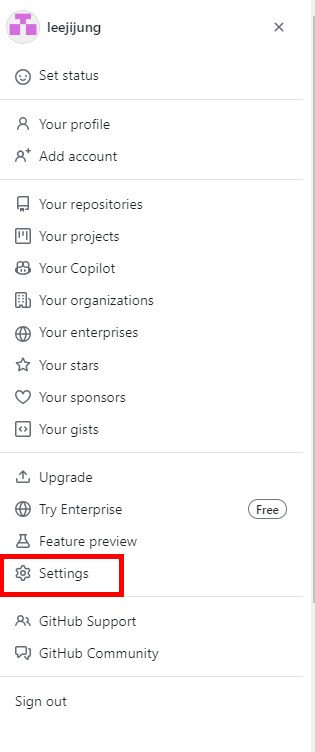

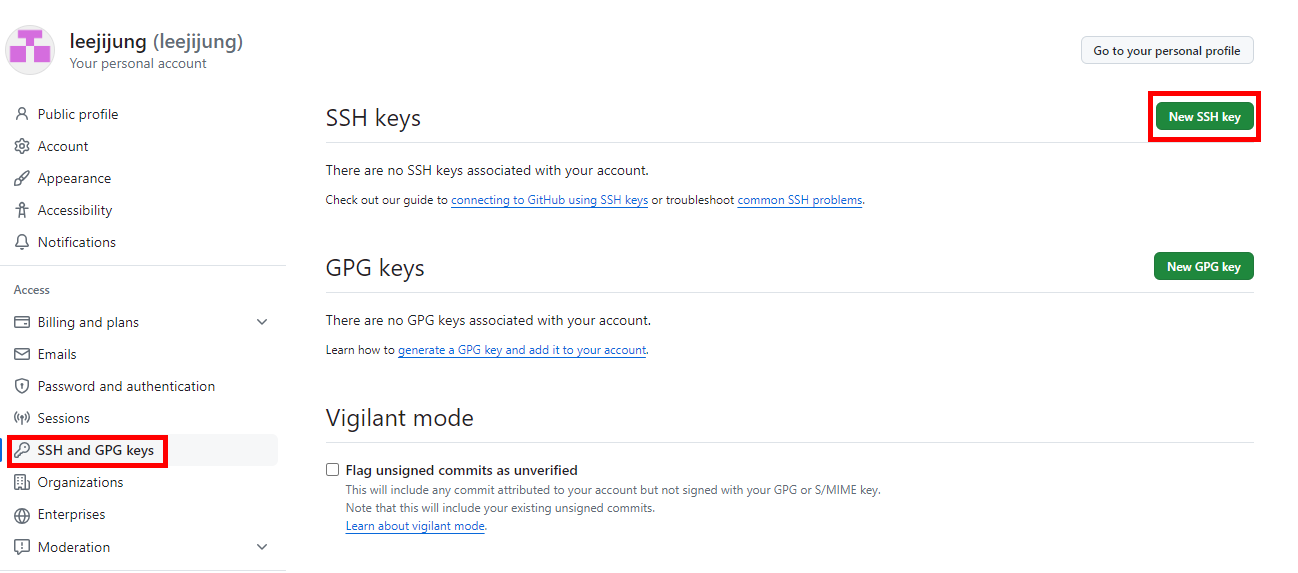

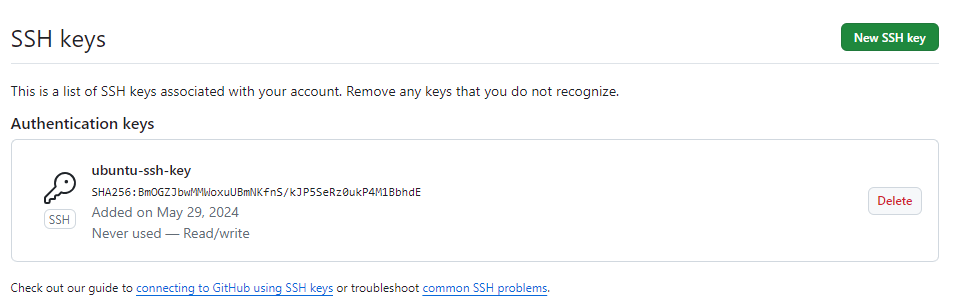

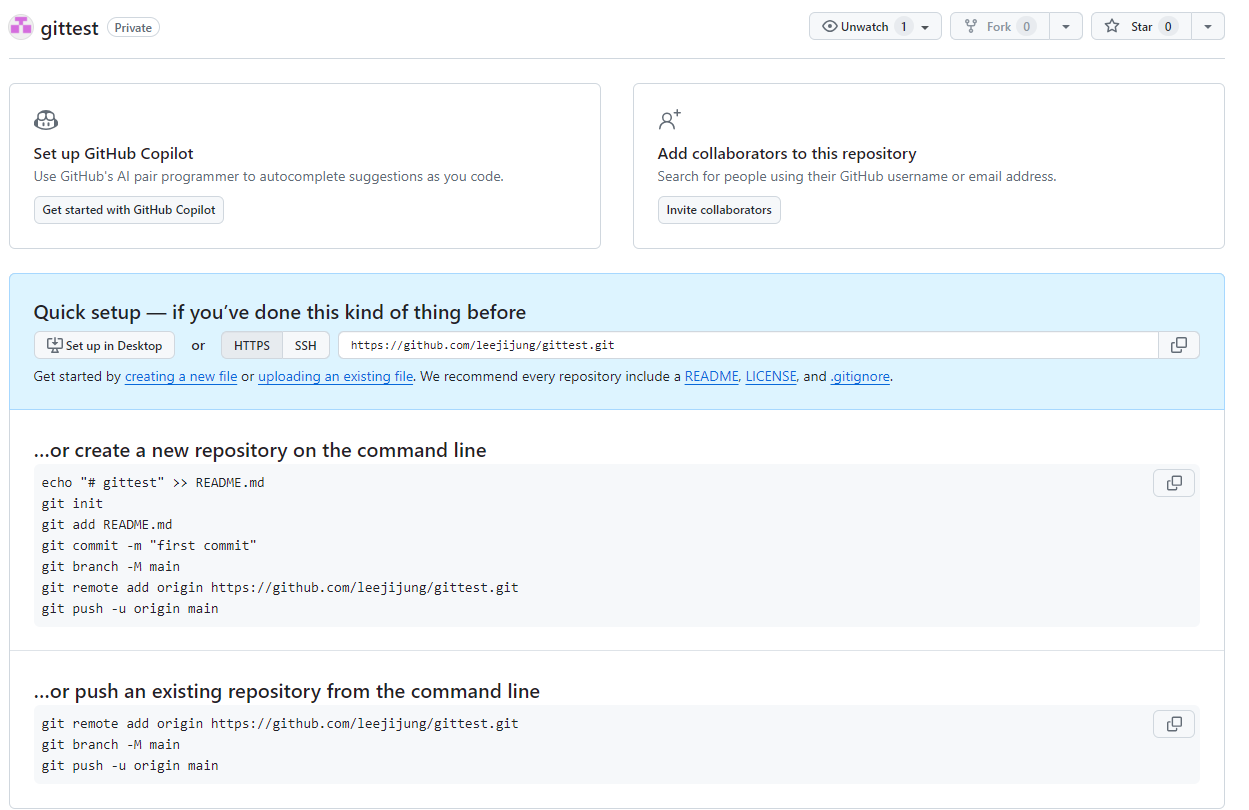

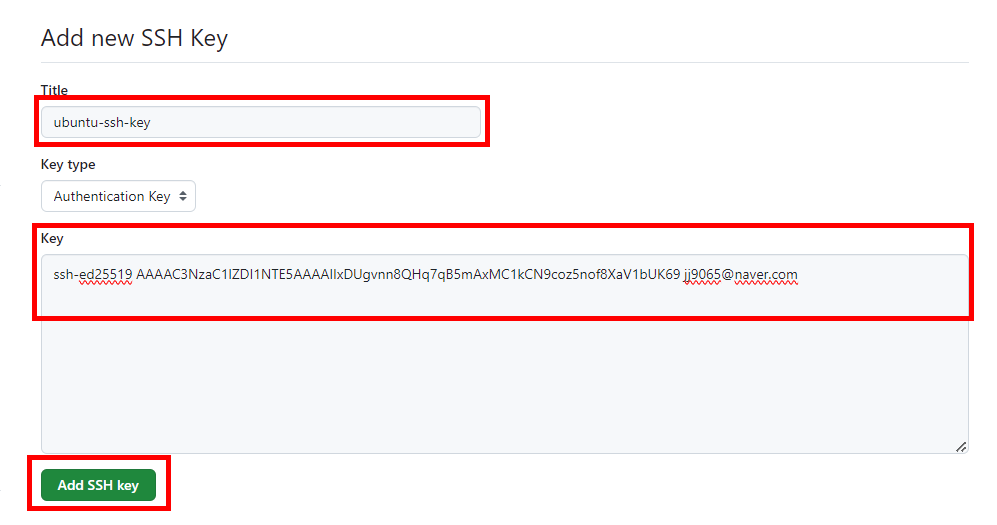

3. KEY GIT 설정

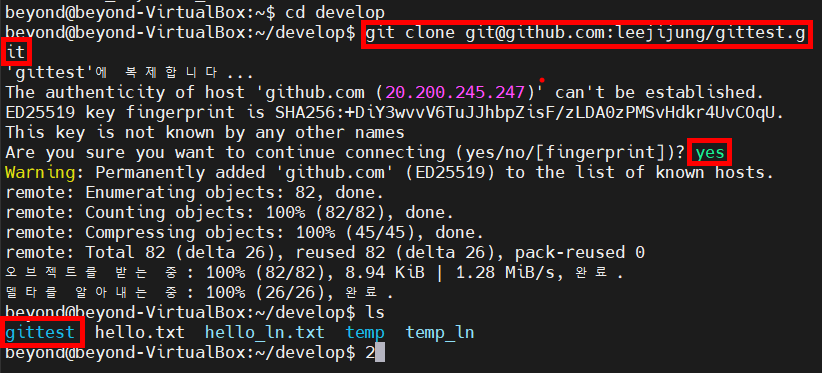

4. linux에 git clone

# linux에 git clone
$ cd develop

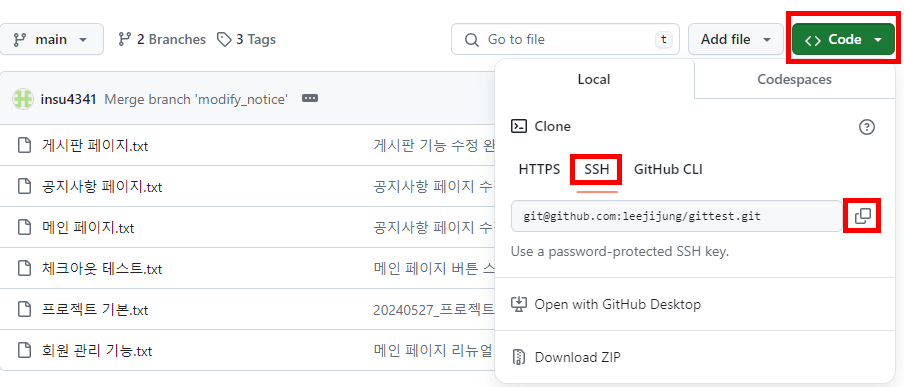

$ git clone [Git에서 복사한 ssh]
$ yes

# clone 되었는지 확인
$ls

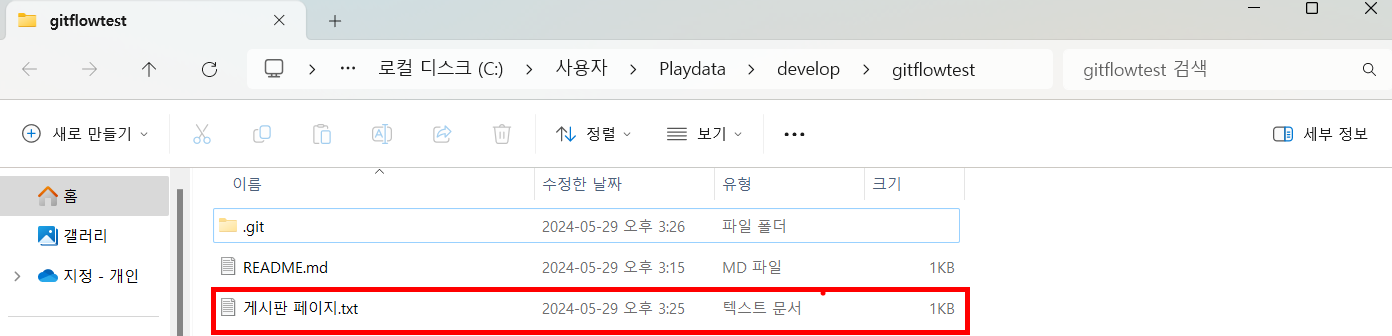

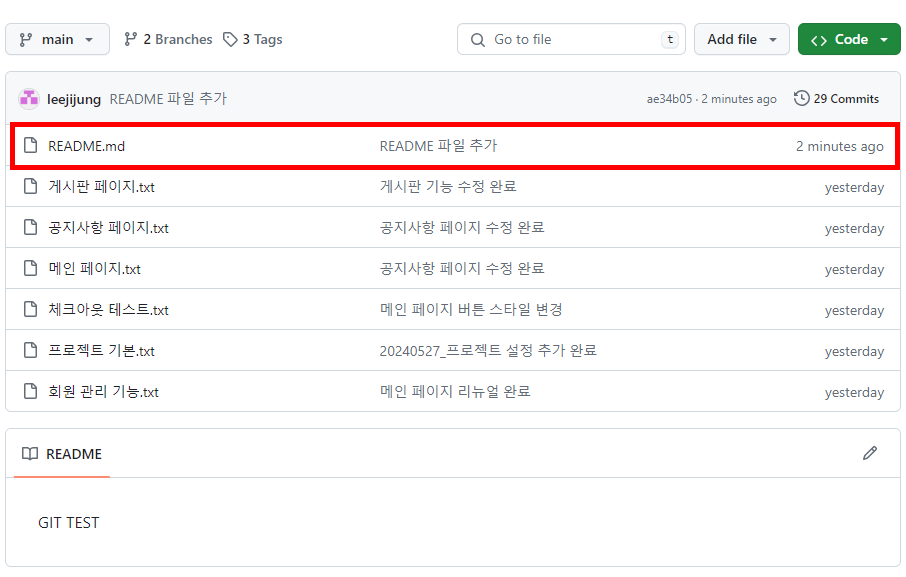

4. linux에서 README.md 생성

$ cd gittest

#README.MD 파일 생성
$ ehco "GIT TEST > README.md
$ ls

# GIT ADD
$ git add .
$ git status

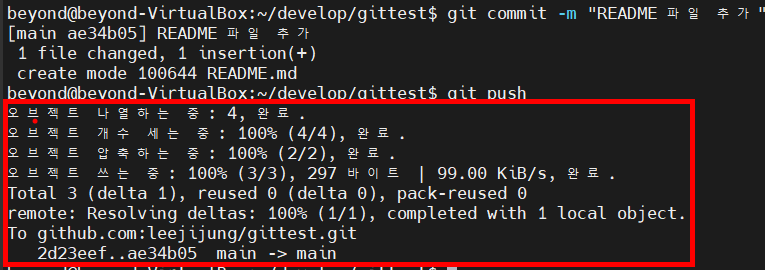

# git에 commit

$ git commit -m "commit 내용"

# git push
$ git push

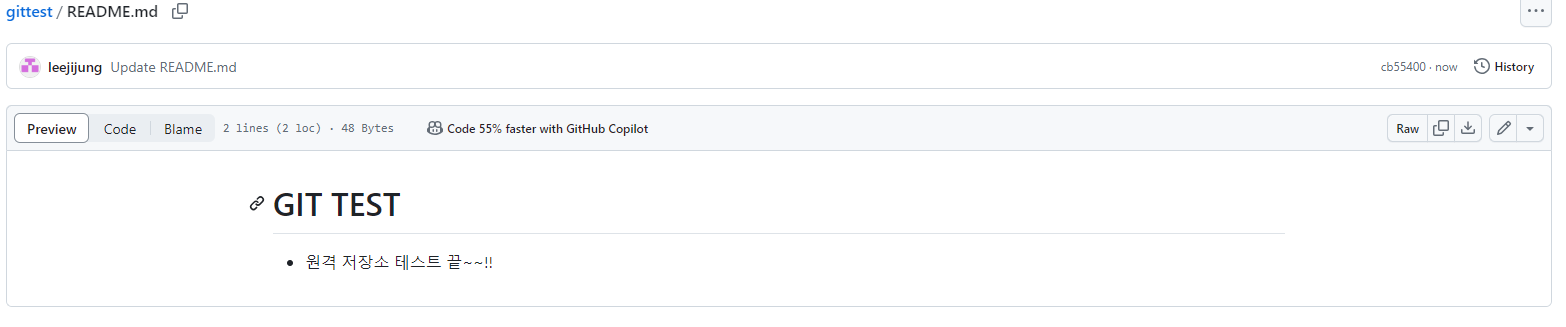

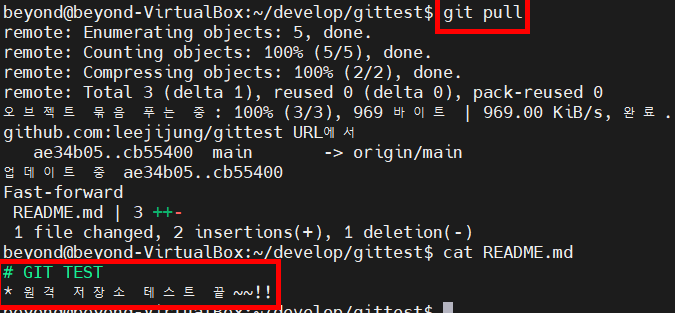

5. github 에서 수정한 내용 linux에세 확인

# git pull

$ git pull
$ cat README.md

• Git 이란 소스코드를 효과적으로 관리하기 위해 개발된 분산형 버전 관리 시스템이다.

• Git 공식 홈페이지에서(https://git-scm.com) 운영체제에 맞는 Git을 다운로드 후 설치한다.
• Git 설치 후 명령 프롬프트에서 아래의 명령어로 설치된 Git의 버전을 확인한다.

git --version

3. Git의 주요 용어

• 저장소는 파일 / 폴더의 저장 공간으로 파일이 변경 이력 별로 구분되어 저장된다.
• 원격 서버에서 관리되며 여러 사람이 공유하기 위한 저장소를 원격 저장소(Remote Repository)라고 한다.
• 개인 PC에서 관리하는 저장소를 로컬 저장소(Local Repository)라고 한다.

더보기

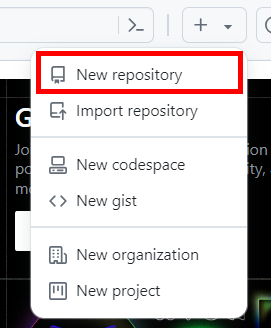

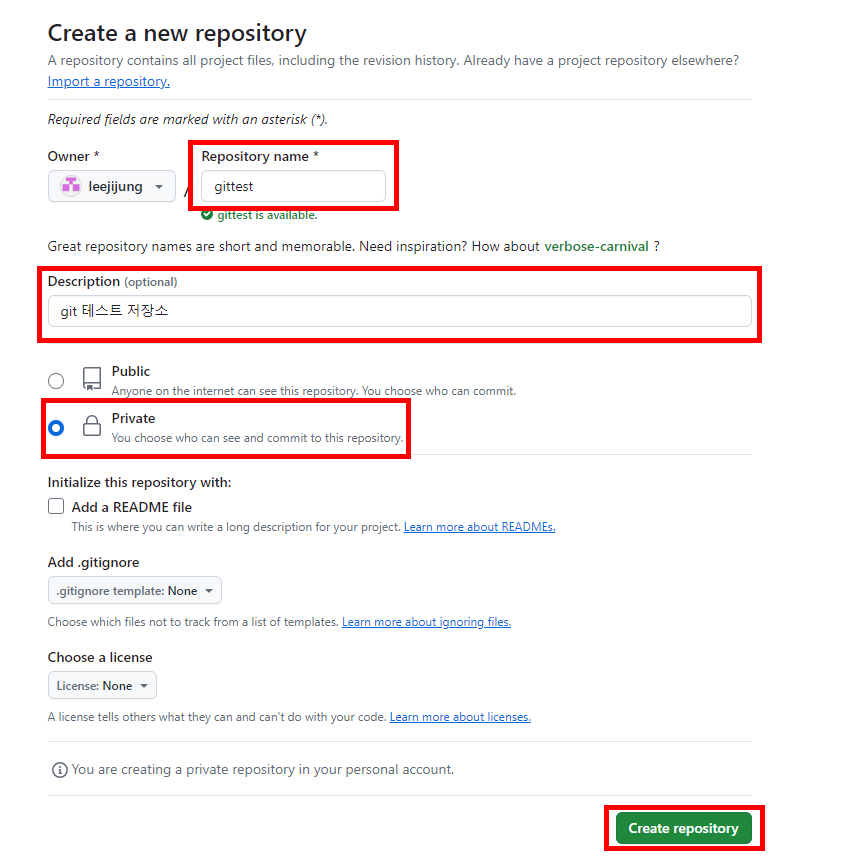

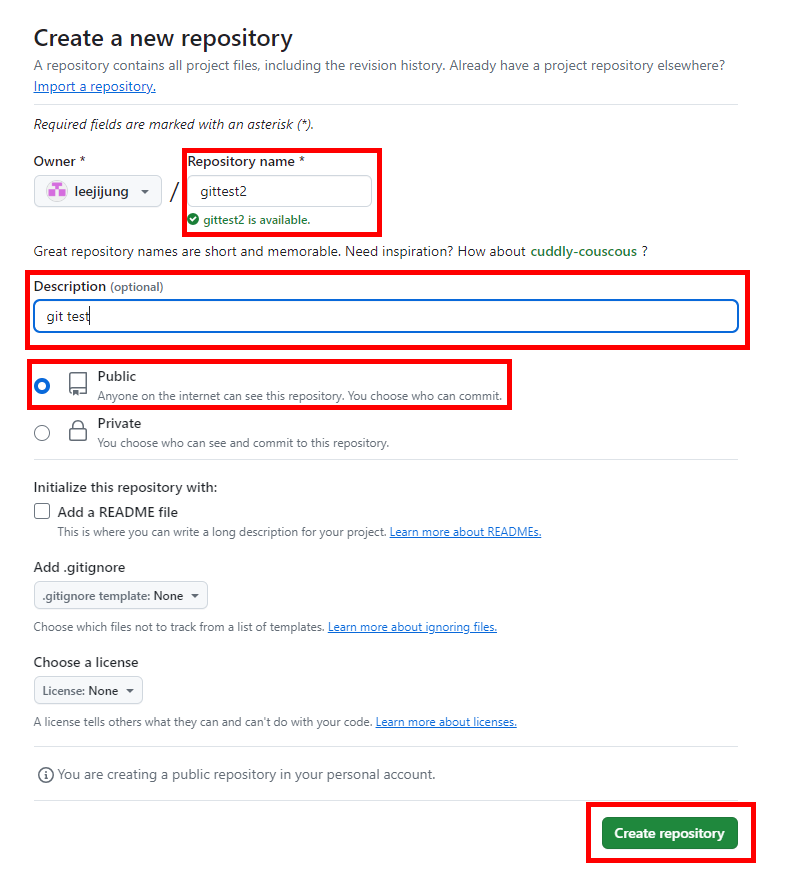

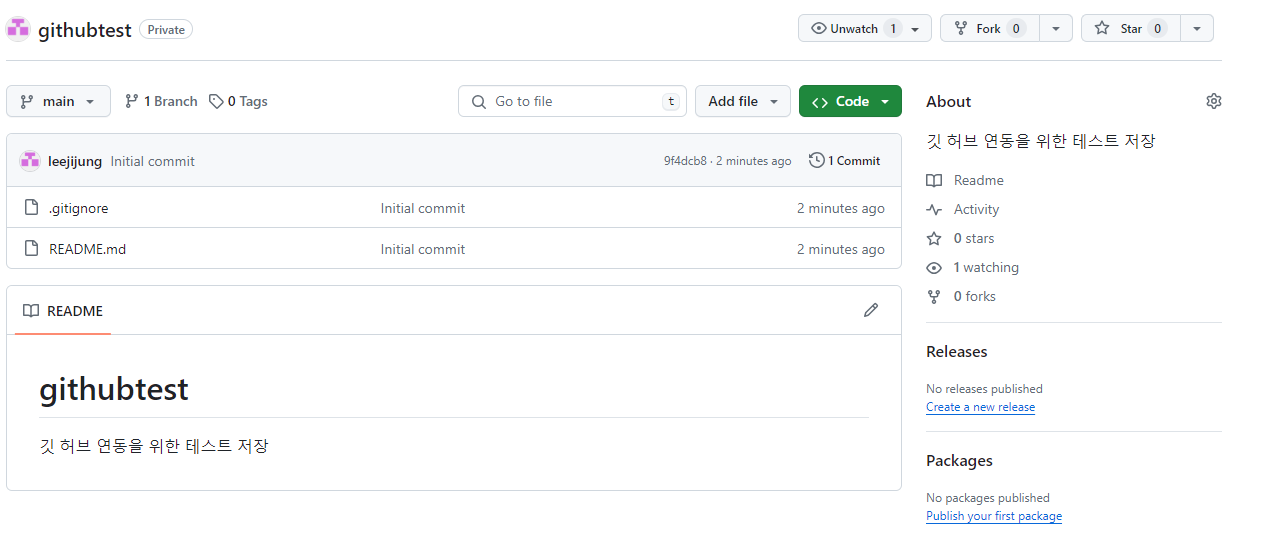

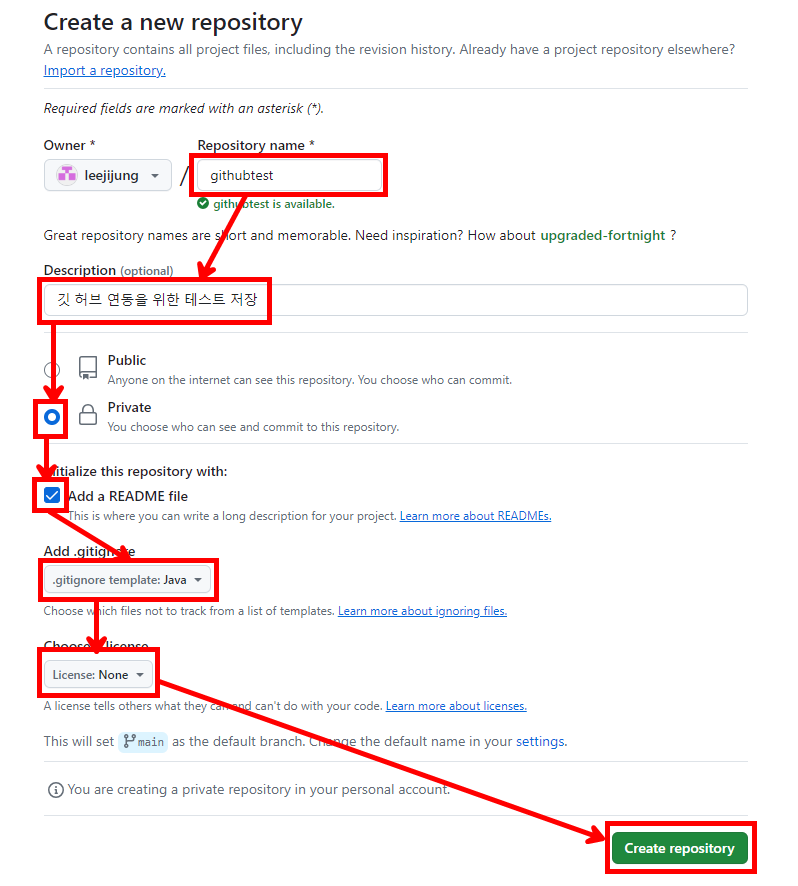

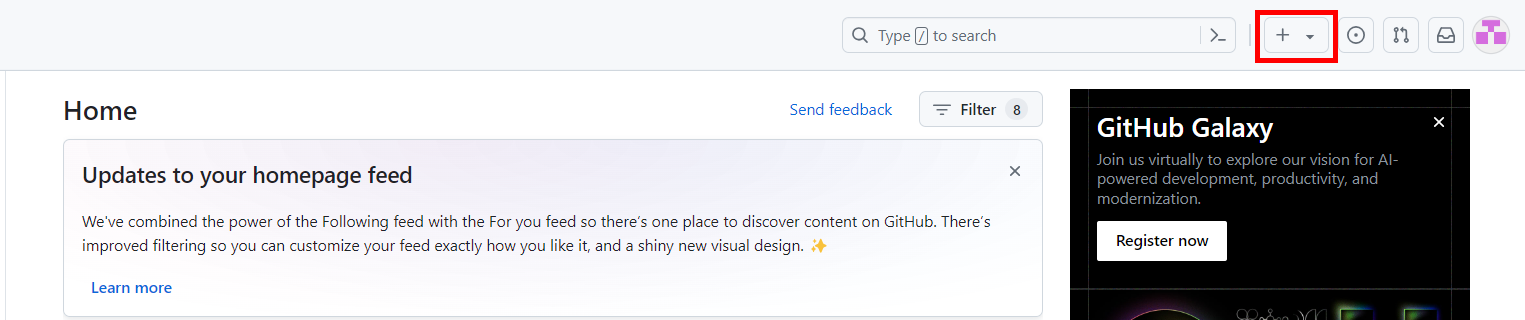

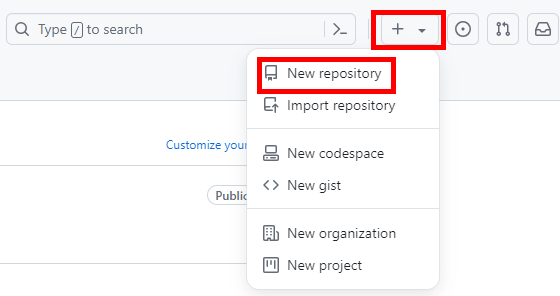

- 원격 저장소 생성

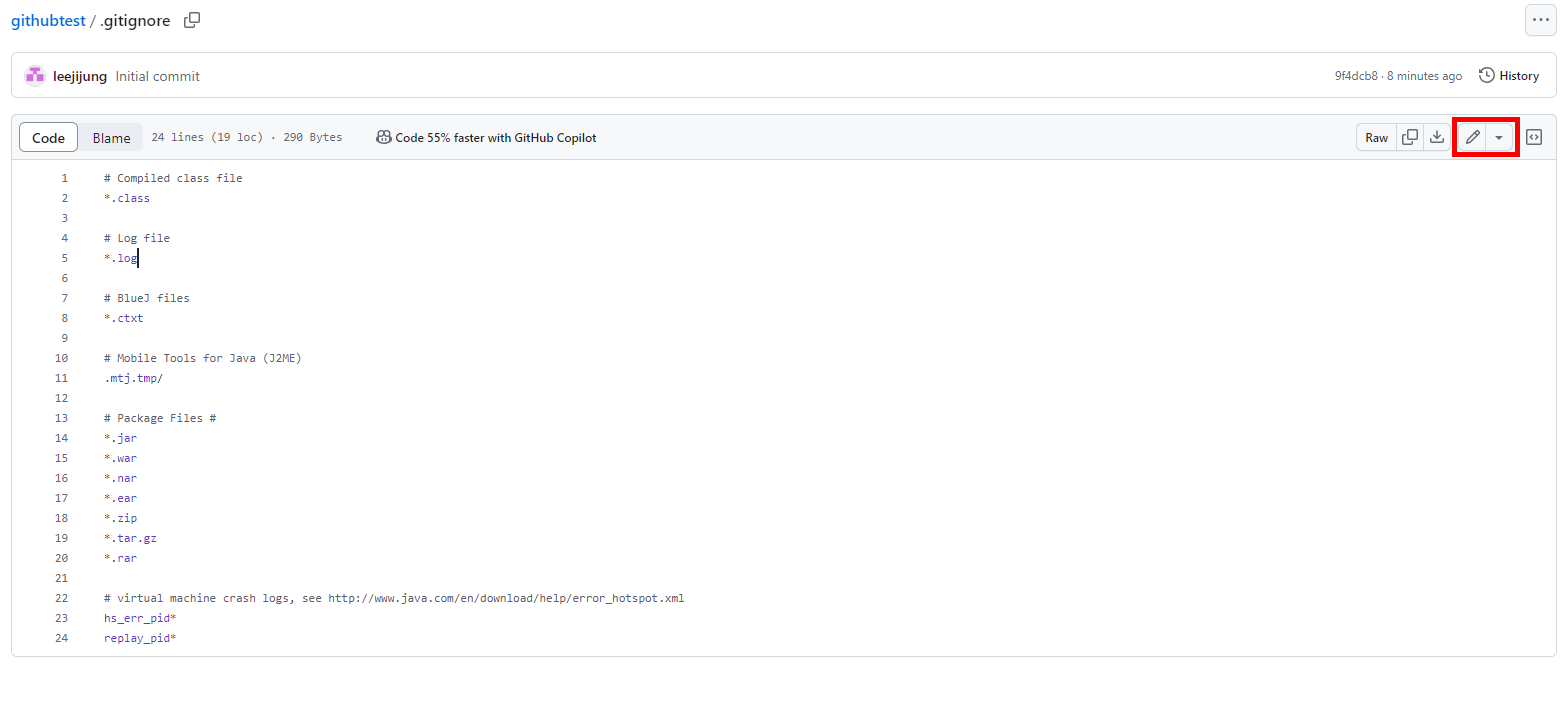

- .gitignore 파일 설

더보기

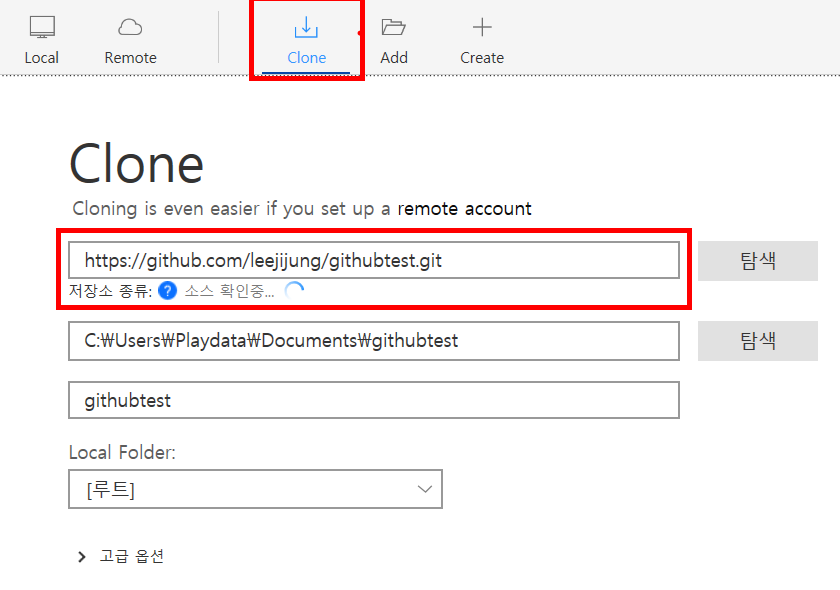

- 이미 저장소가 있는 상태에서 clone 생성



---

더보기

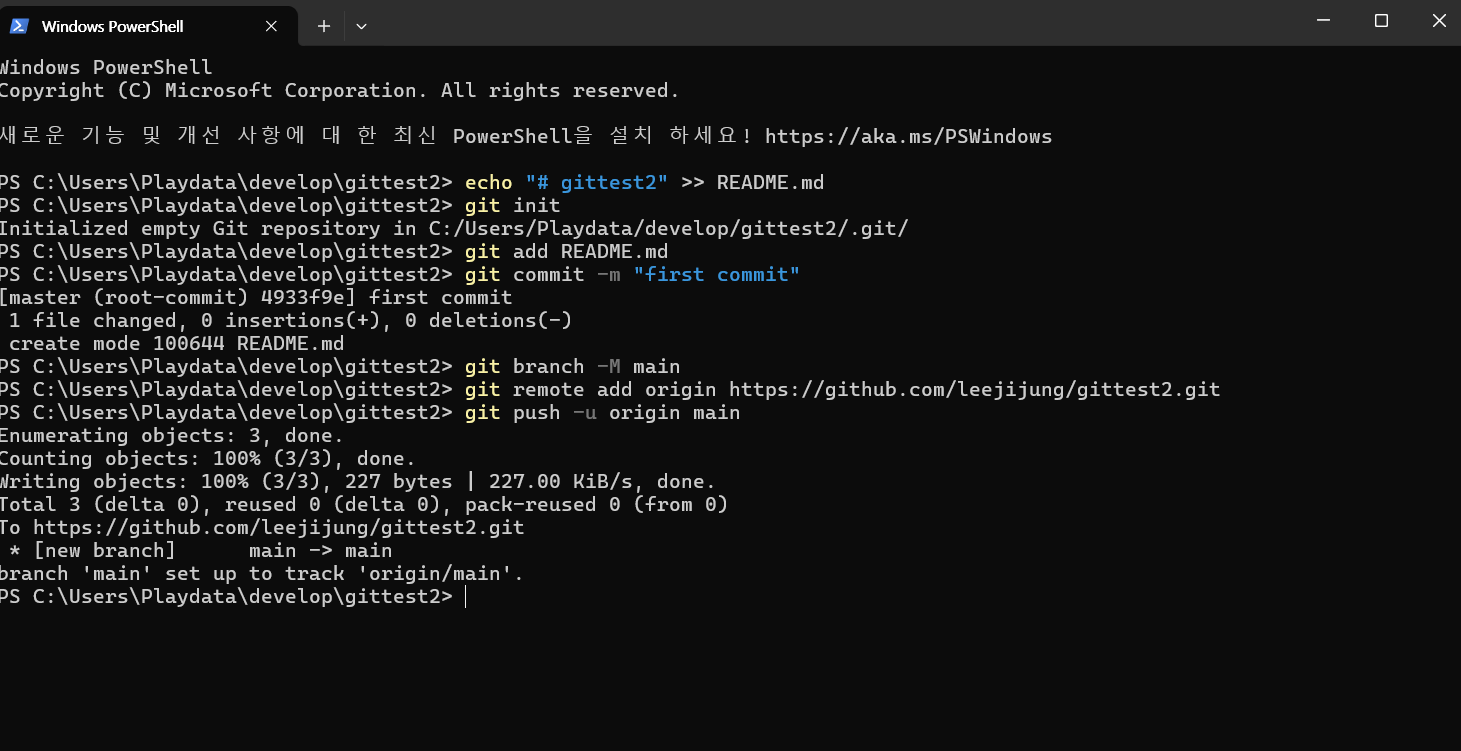

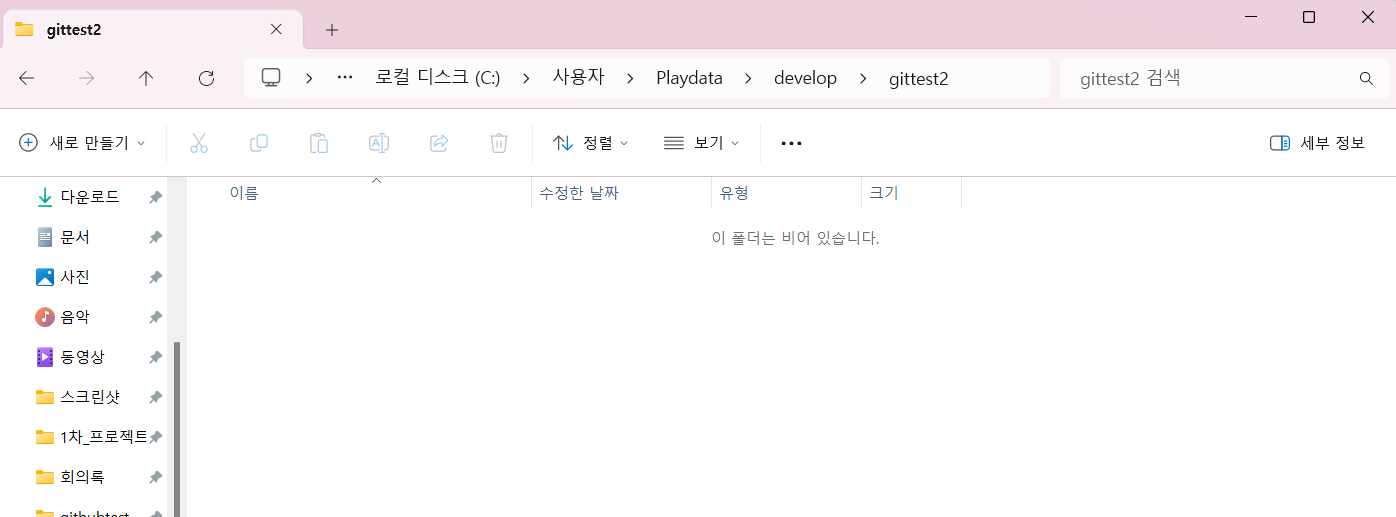

-  저장소가 없 상태에서 clone 생성

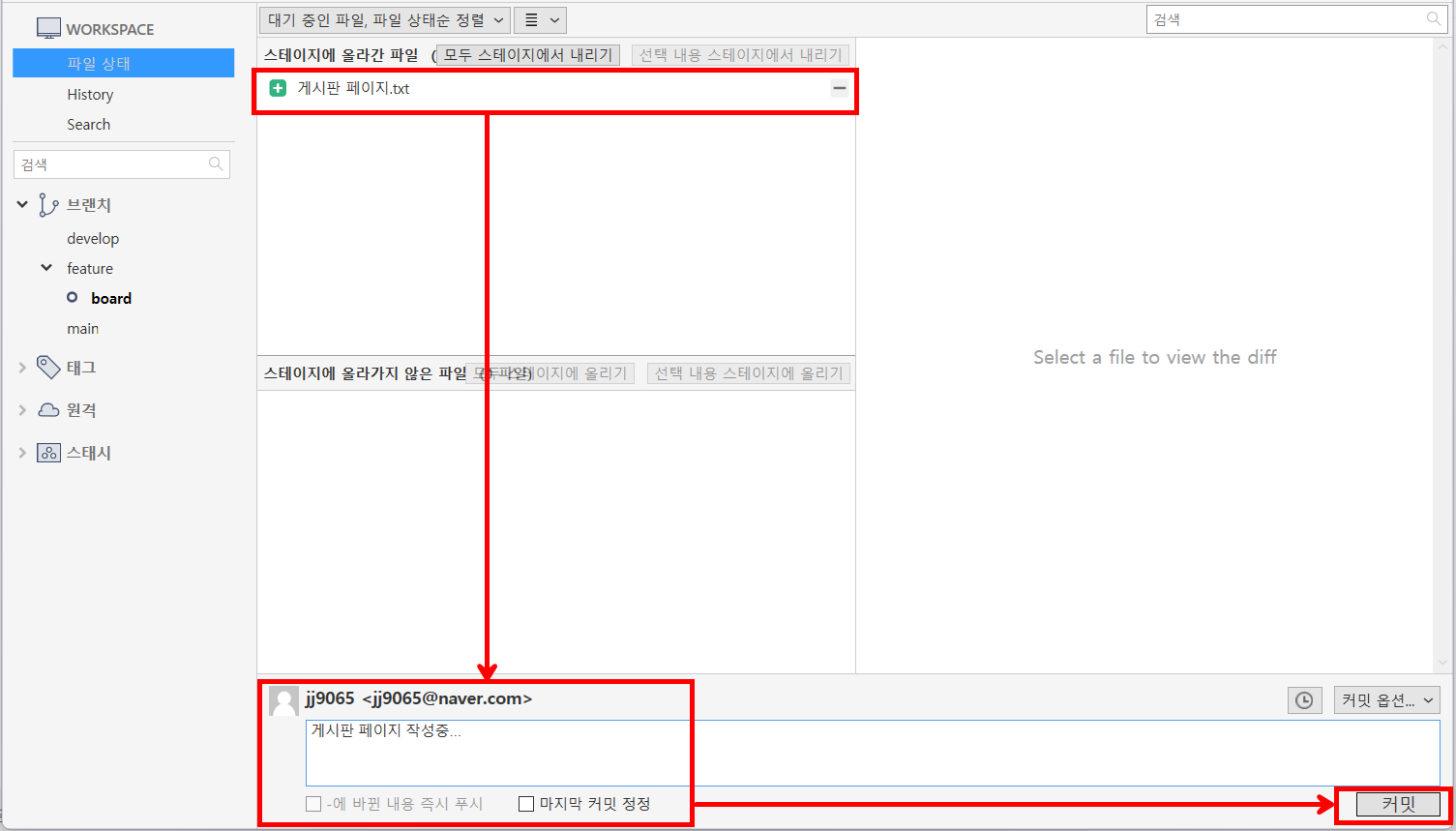

3.2. Commit

• 로컬 저장소에 파일이나 폴더의 변경 사항을 기록하는 작업을 Commit이라고 한다.
• Git은 Commit을 시간 순으로 저장하며 이전 Commit 상태부터 현재 Commit 상태까지 만들어 보관한다.
• Commit 내용을 통해 변경 이력과 변경 내용을 확인할 수 있다.

• 저장소 내에서 다른 작업에 영향을 받지 않는 독립된 단위의 저장소를 Branch
• 즉, Branch는 여러 개발자들이 동시에 다양한 작업을 할 수 있게 만들어 주는 기능

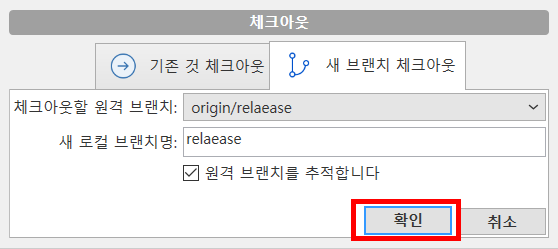

• 현재 Branch를 다른 Branch로 전환하는 것을 Checkout

• 특정 브랜치의 작업 내용을 다른 브랜치에 병합하는 것을 Merge라고 한다.

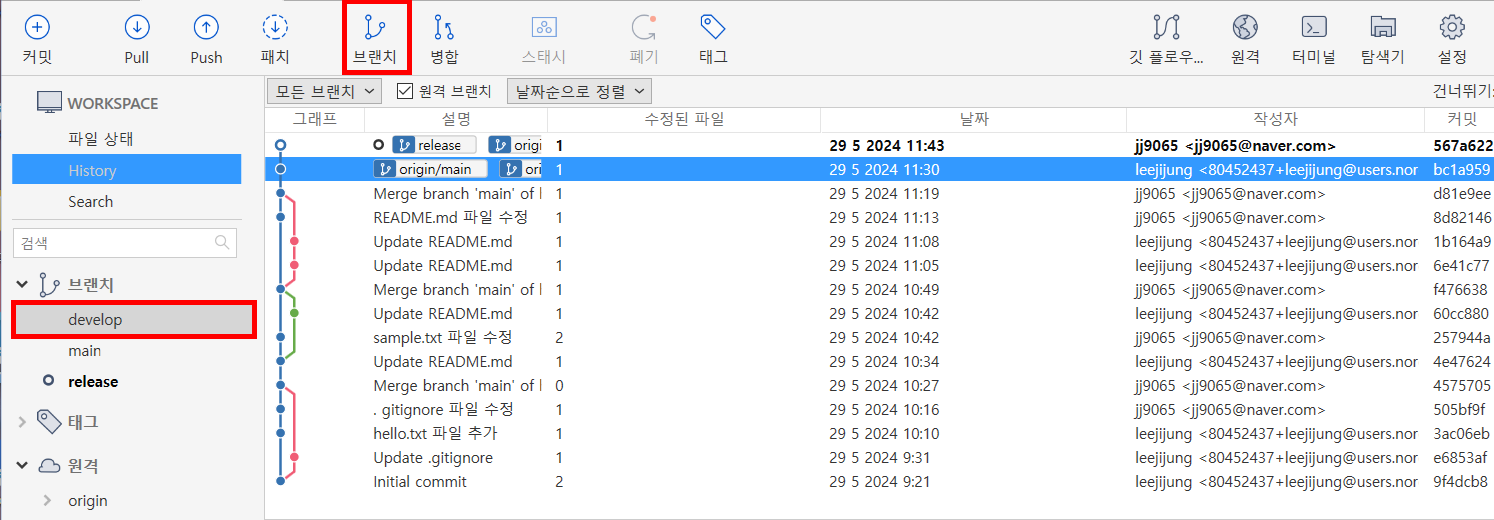

- 원격 Branch 추가

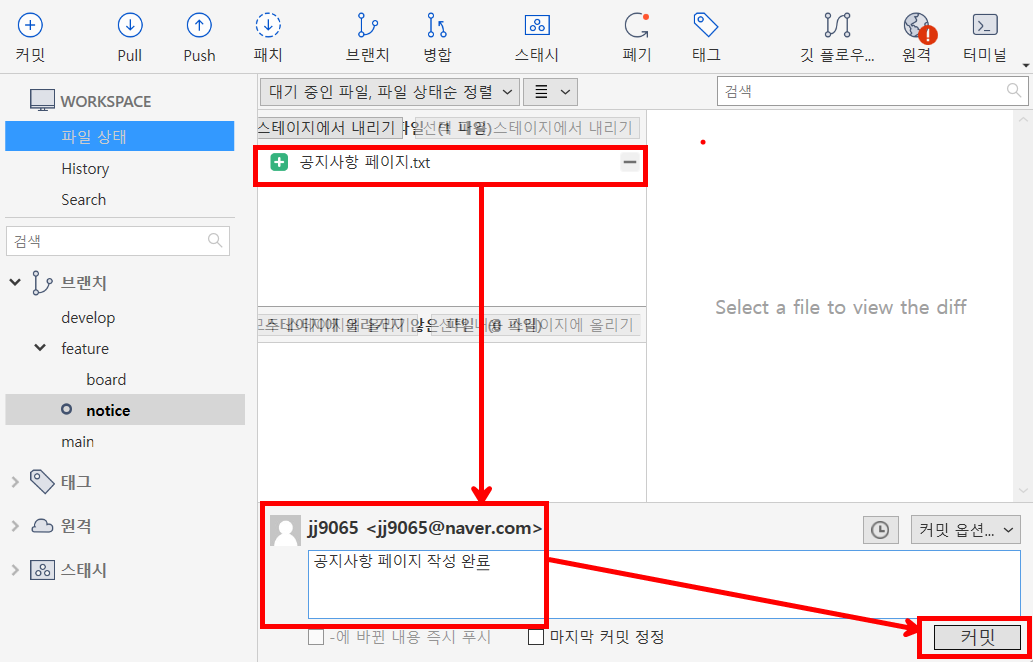

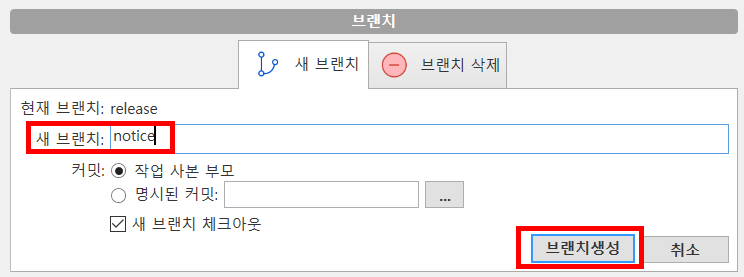

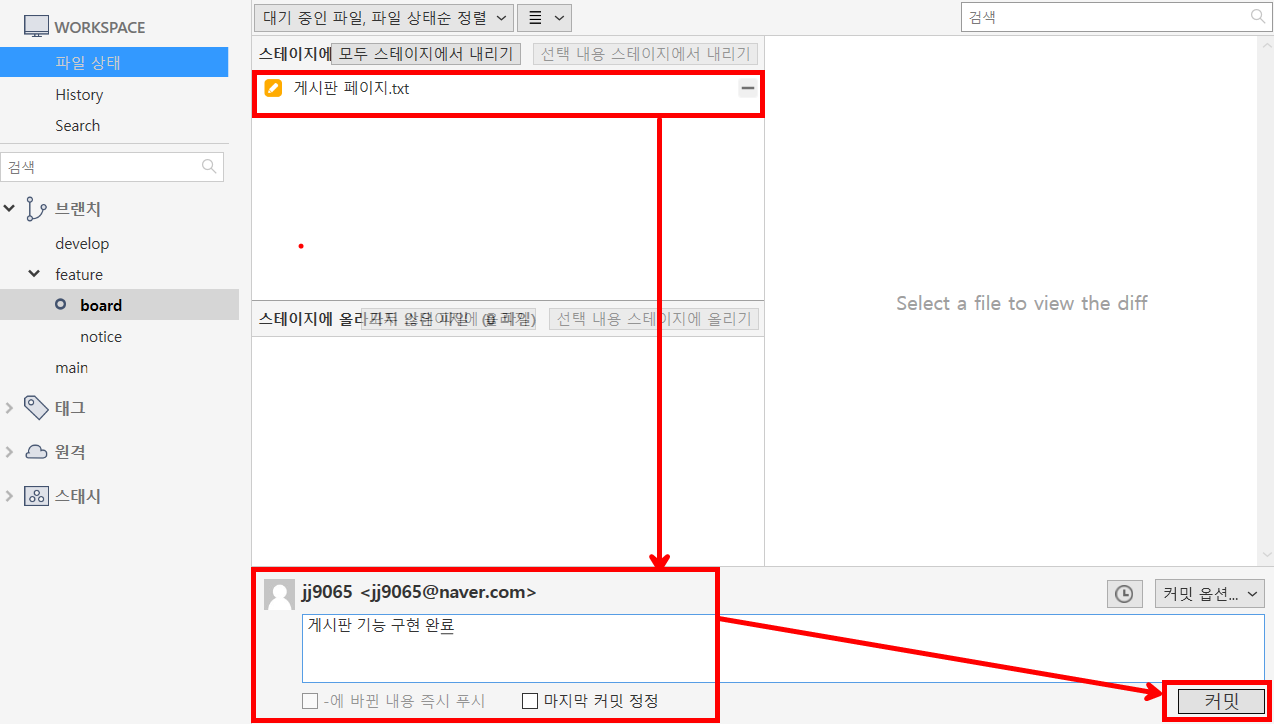

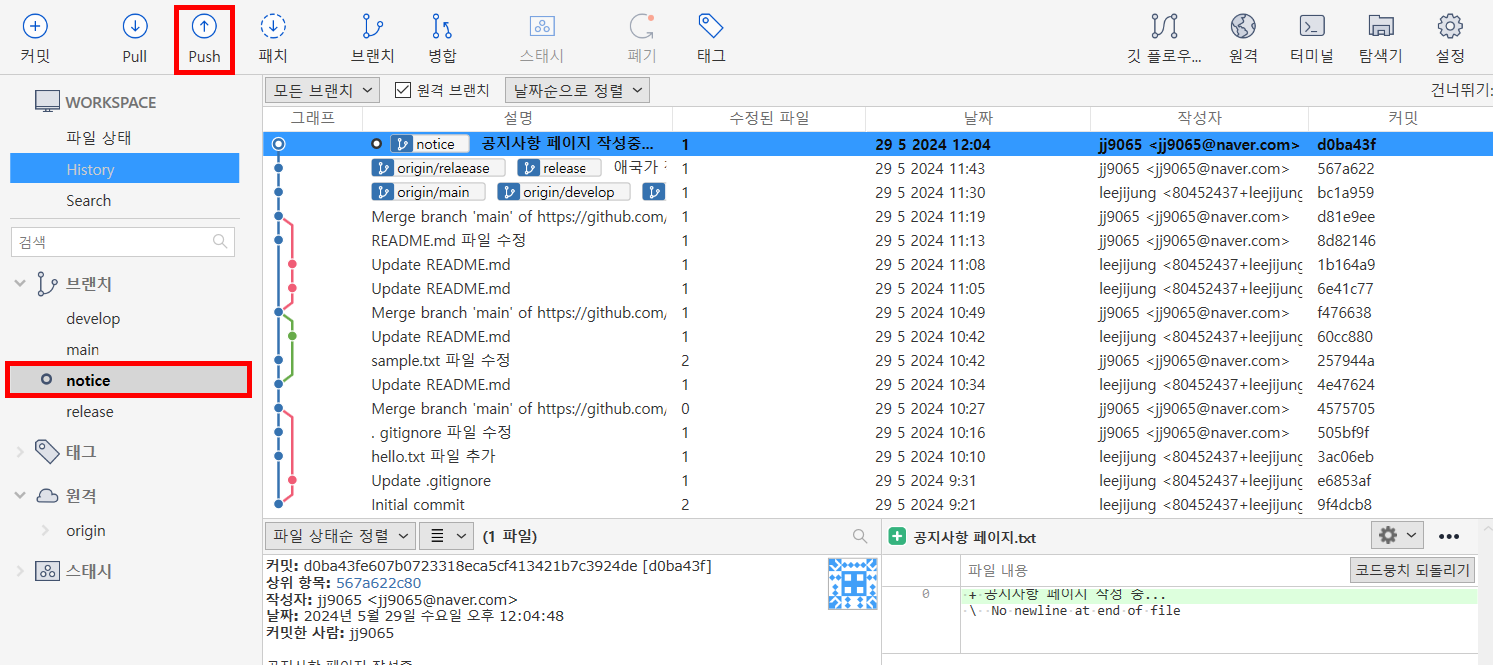

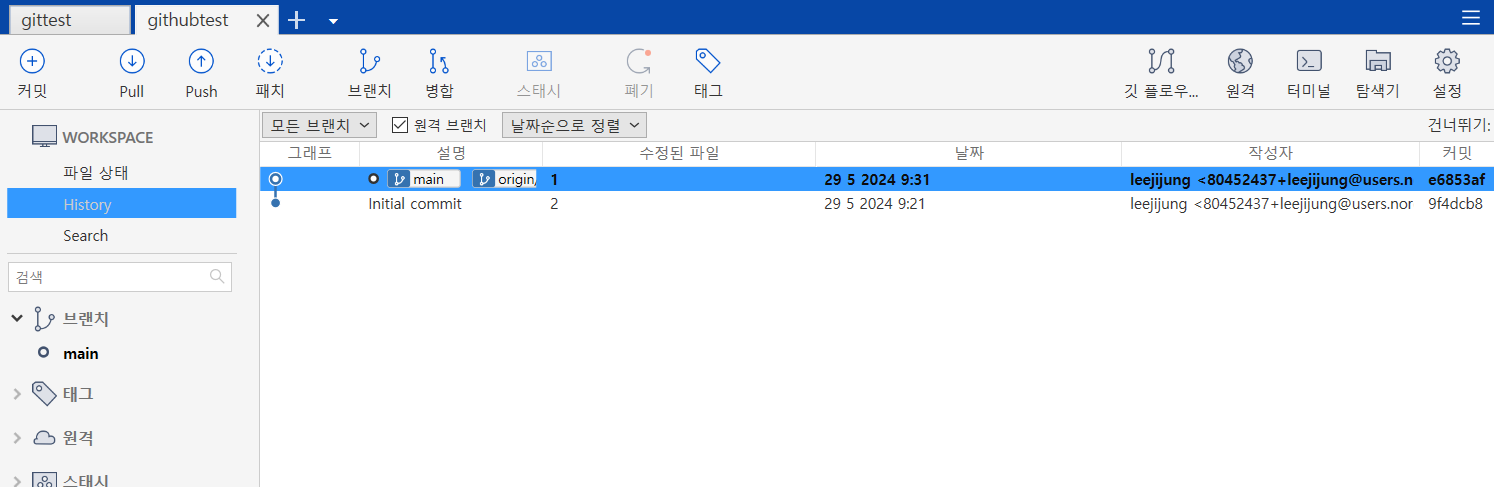

- source tree에서 브랜치 추가

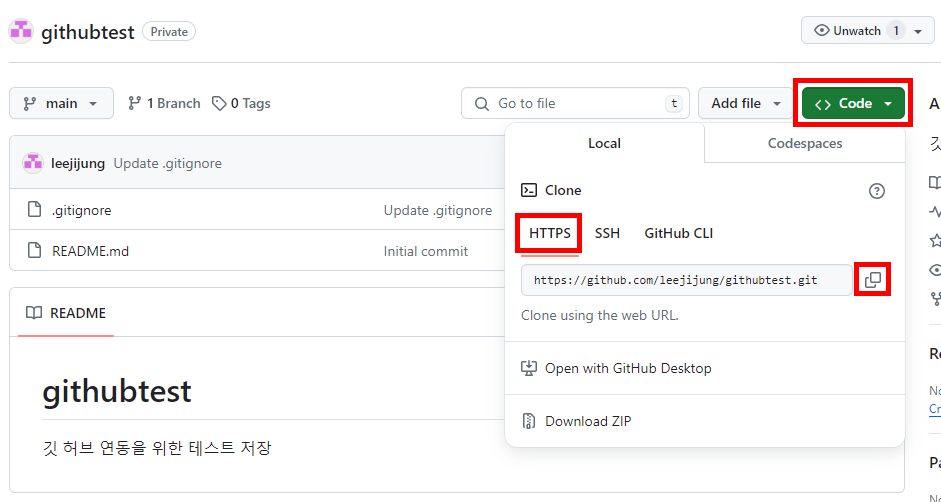

• 원격 저장소의 내용을 로컬 저장소에 복제하는 것 Clone

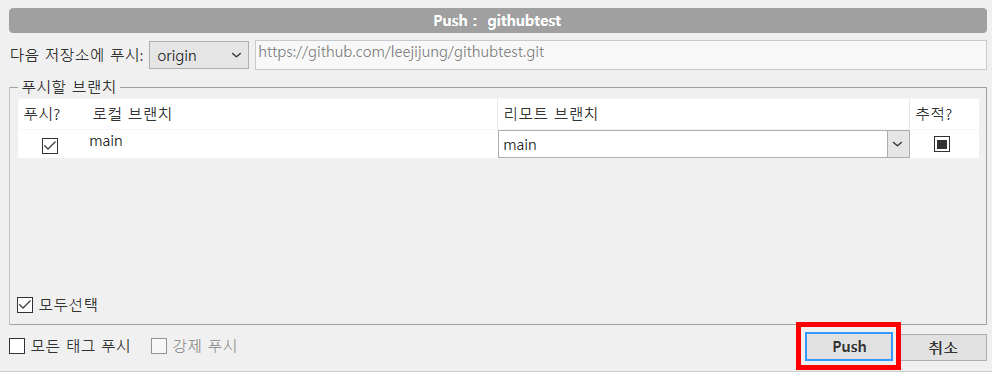

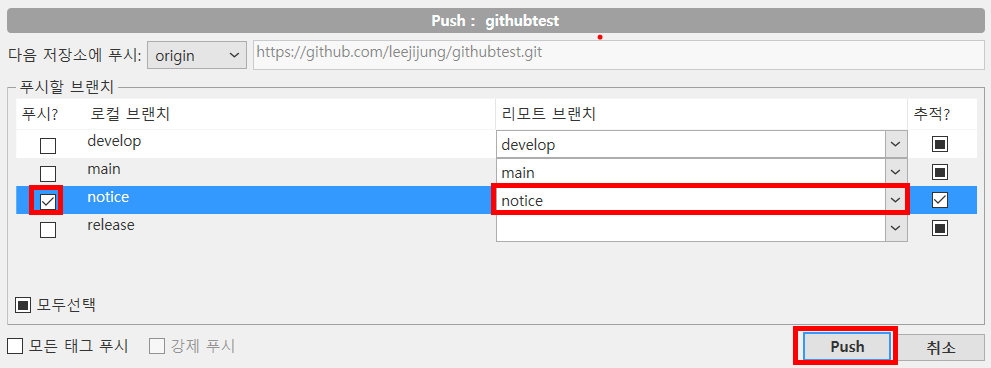

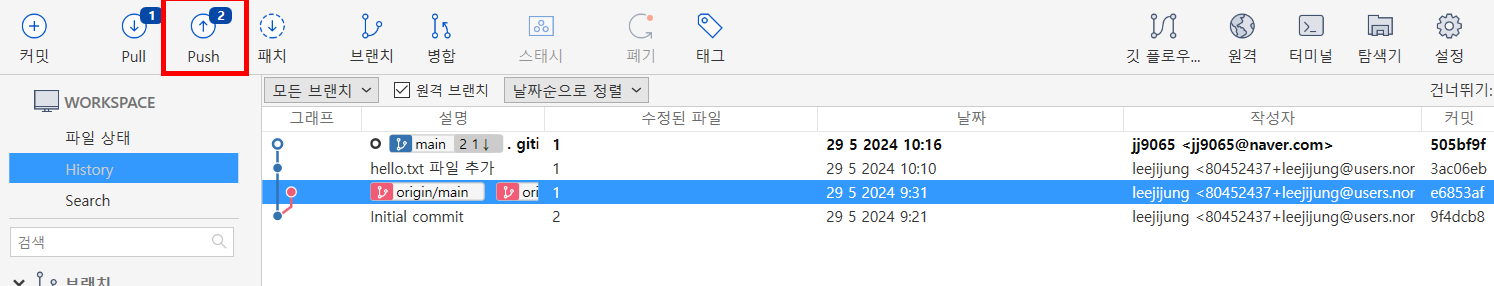

• 로컬 저장소에서 변경된 이력을 원격 저장소에 업로드하는 것 Push

• 원격 저장소에서 최신 변경 이력을 다운로드하여 로컬 저장소에 적용하는 것 Pull

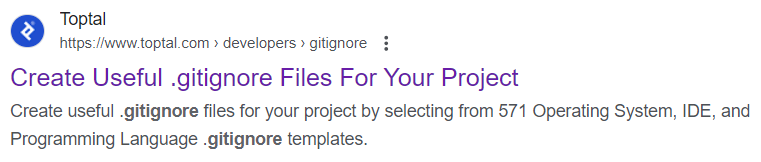

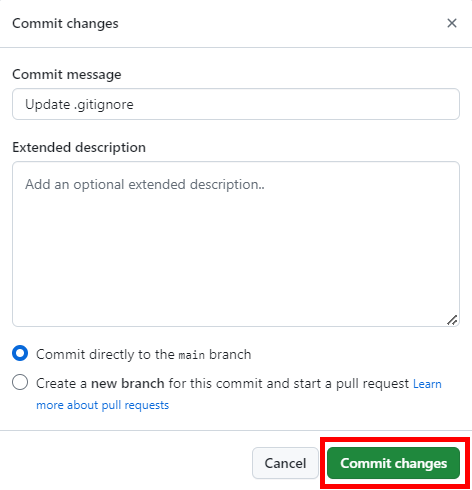

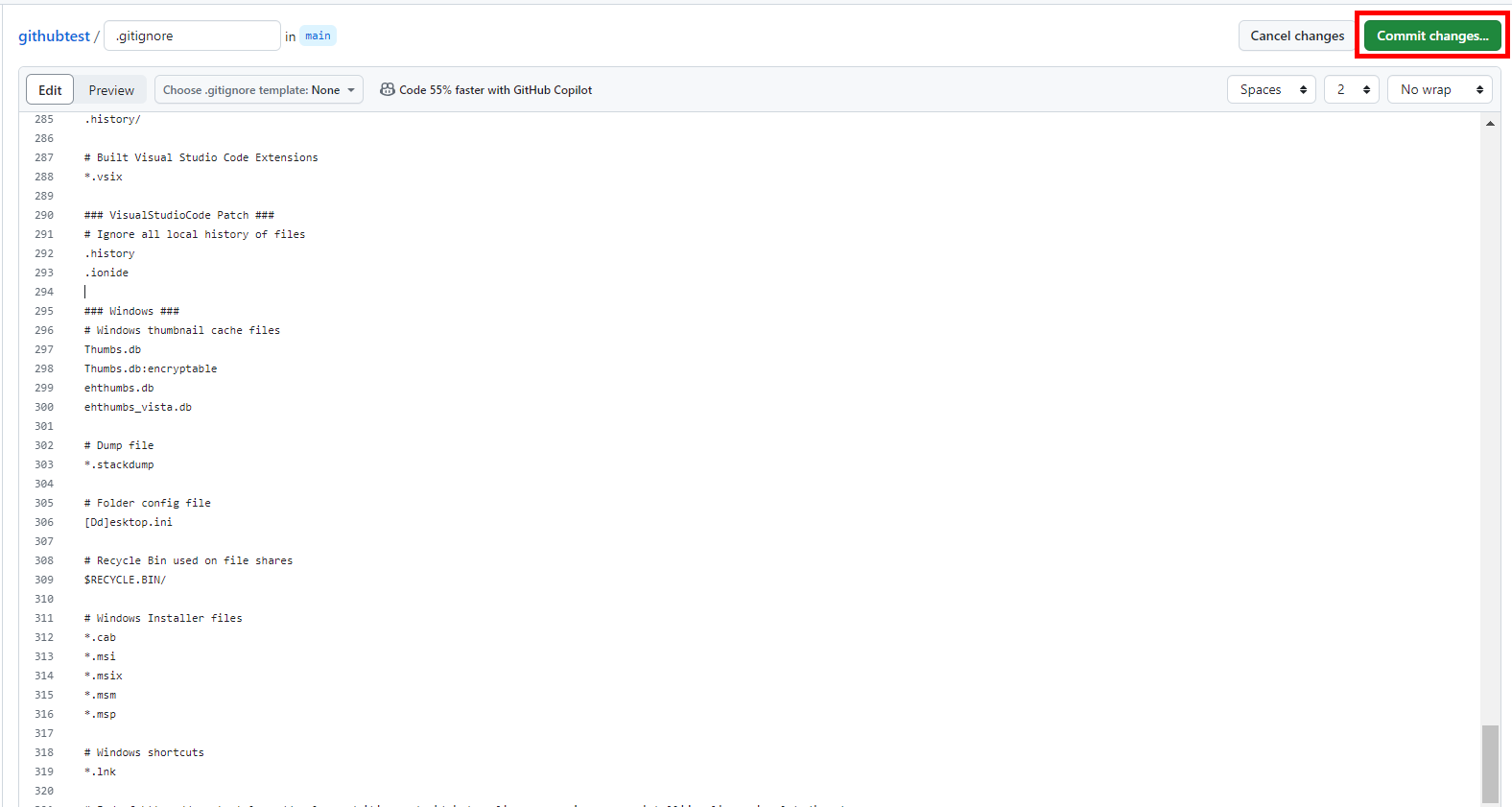

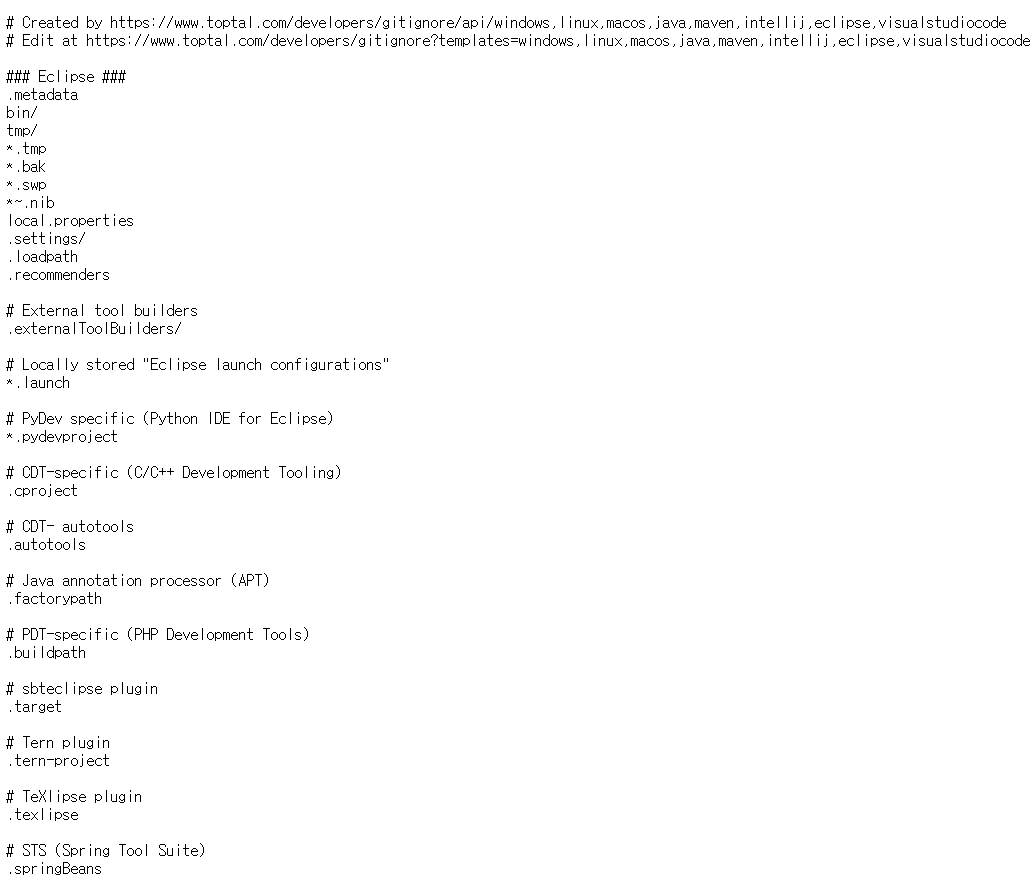

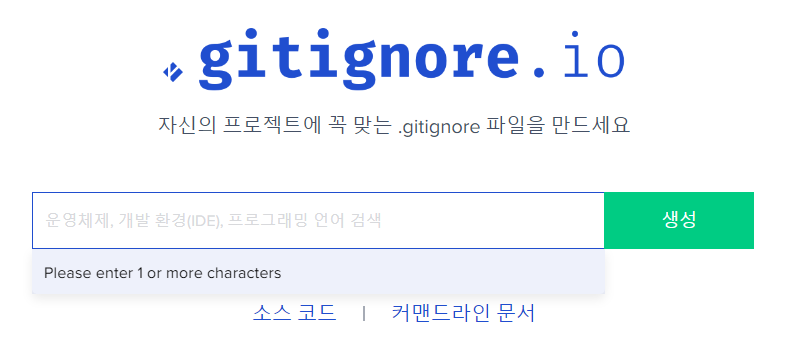

• Git에서 관리하지 않는 파일들의 목록을 작성하는 파일을 .gitignore 파일
• .gitignore 파일은 저장소 최상위에 저장되어야 정상적으로 동작

### Java ###
# Compiled class file
*.class

# Package Files #
*.jar
*.war
*.nar
*.ear
*.zip
*.tar.gz
*.rar

### Windows ###
# Windows thumbnail cache files
Thumbs.db

# Windows Installer files
*.cab
*.msi
*.msix
*.msm
*.msp

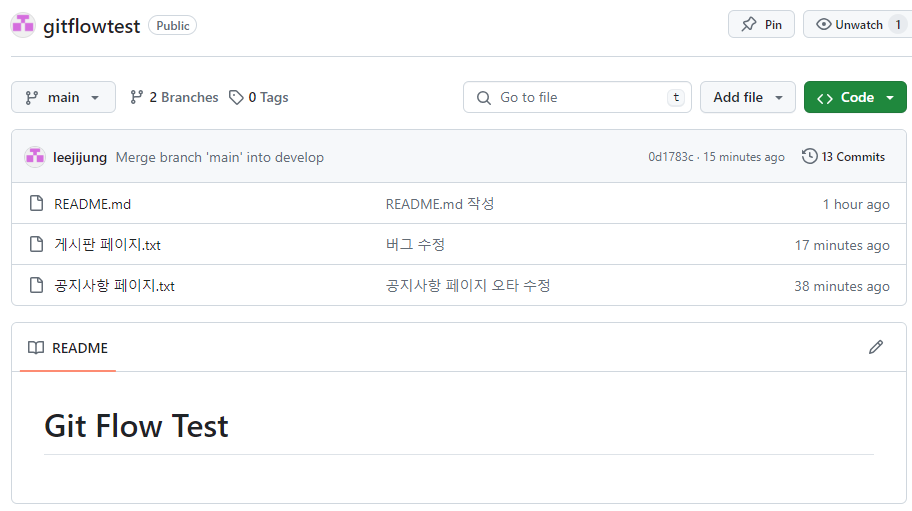

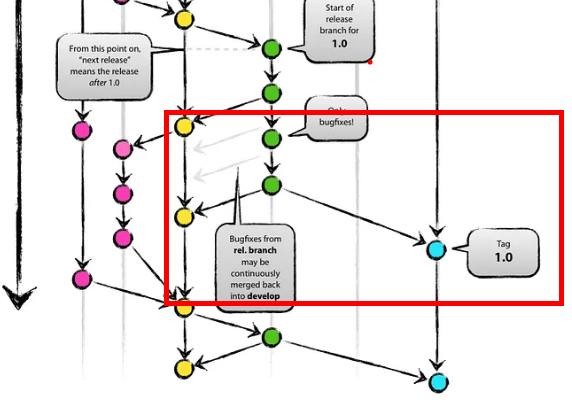

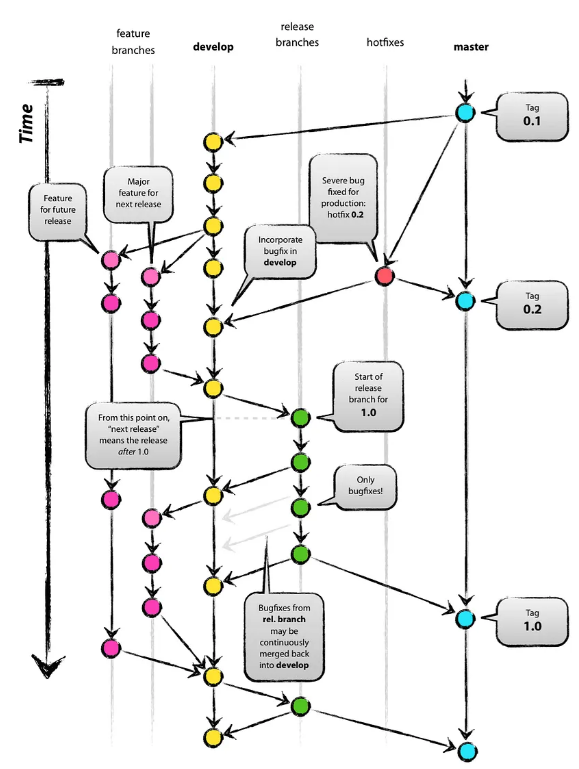

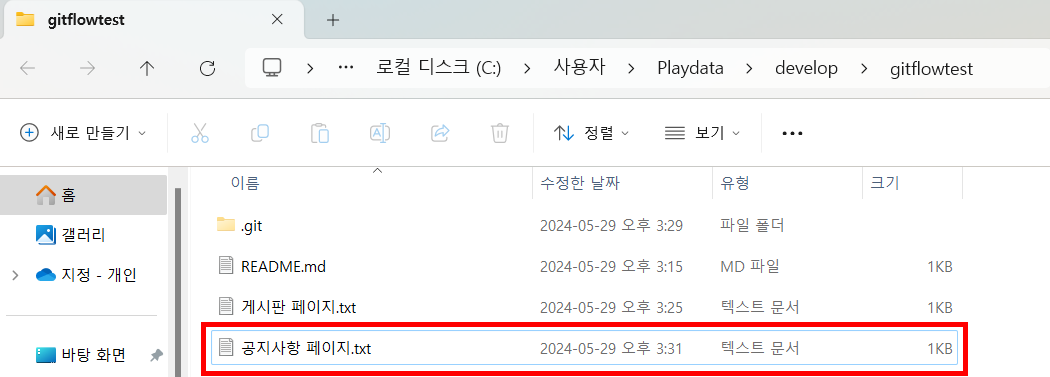

5. GIT FLOW

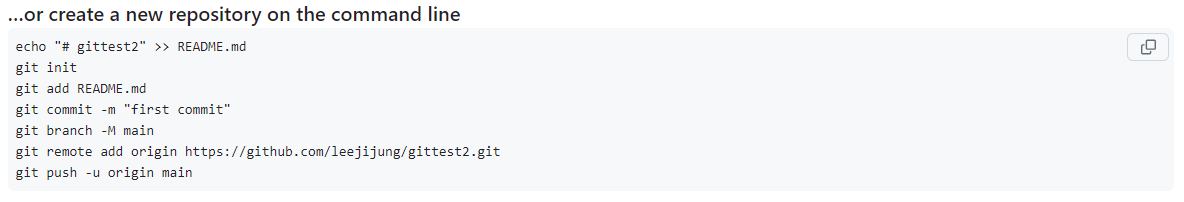

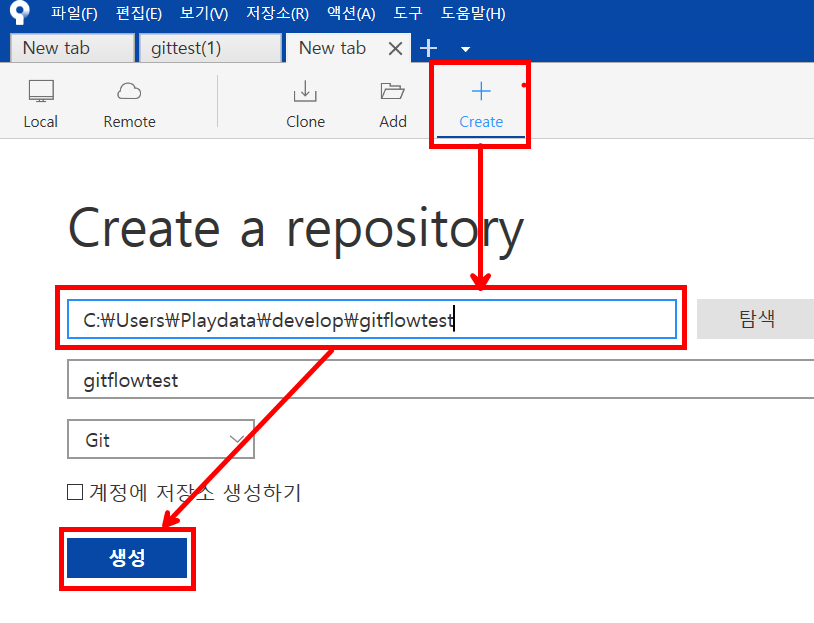

5.1 local 저장소 생성

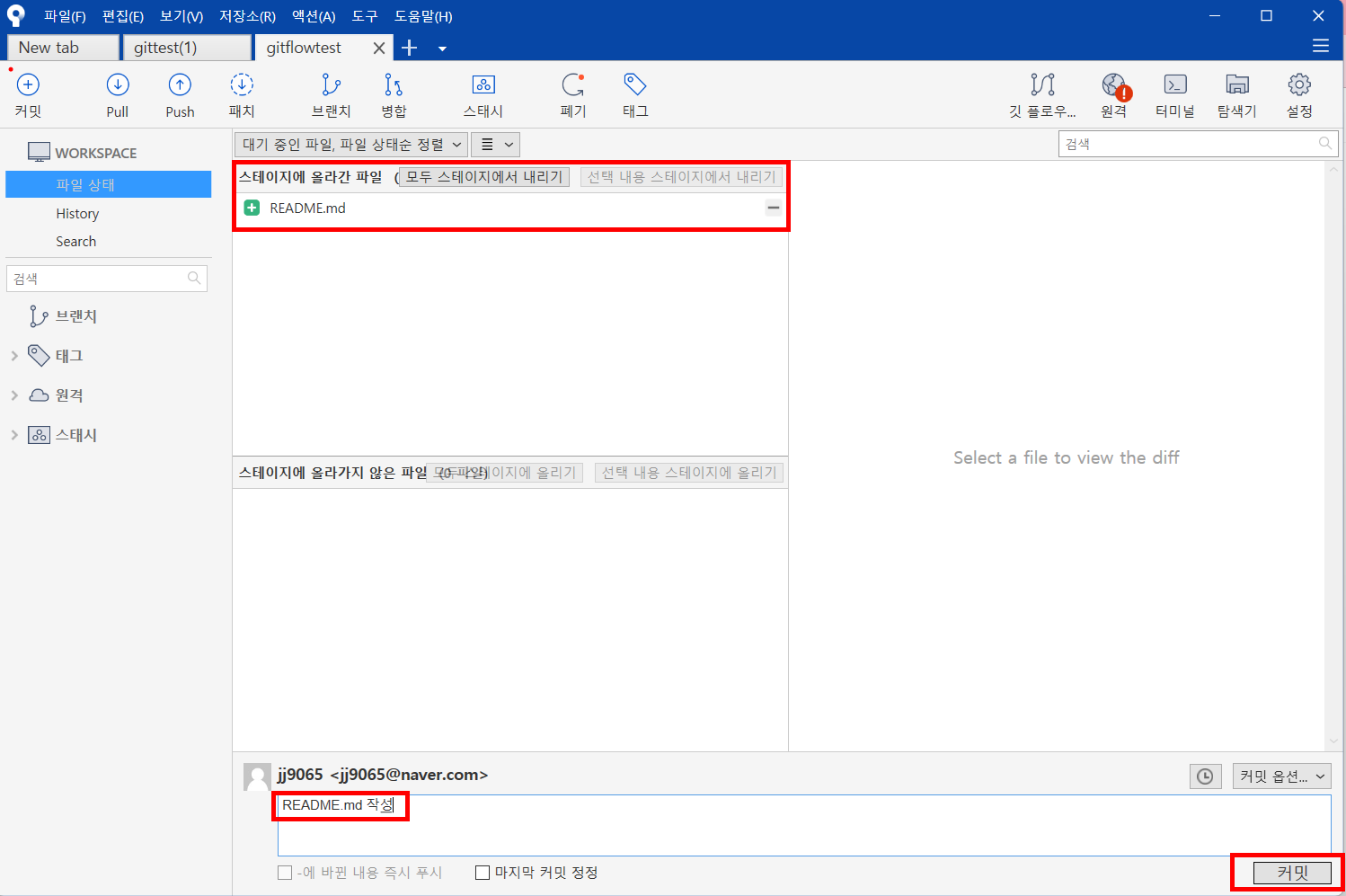

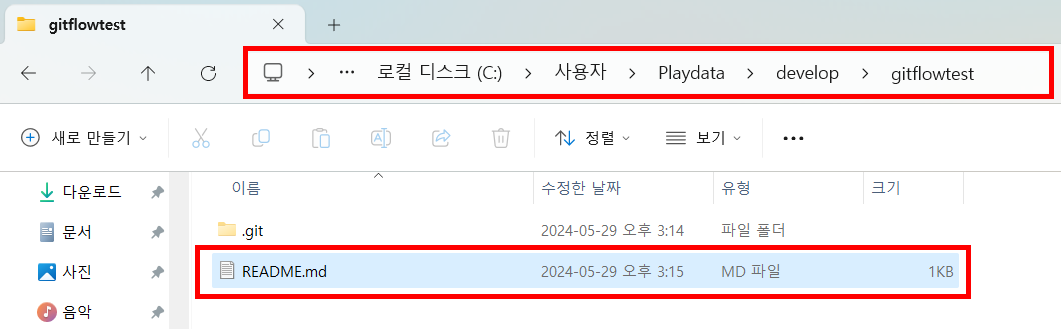

5.2 README.md 파일 생성후 커

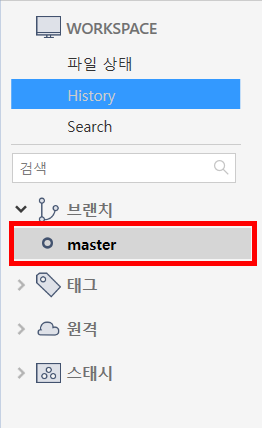

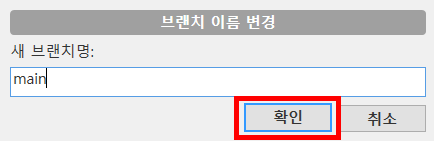

5.3 브랜치 이름 변경

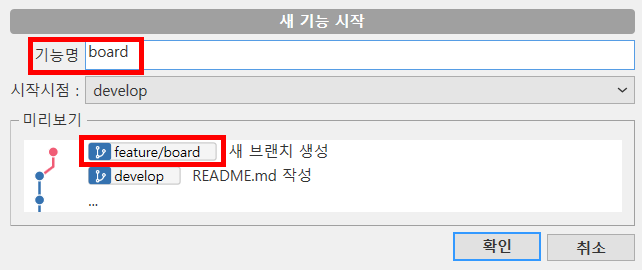

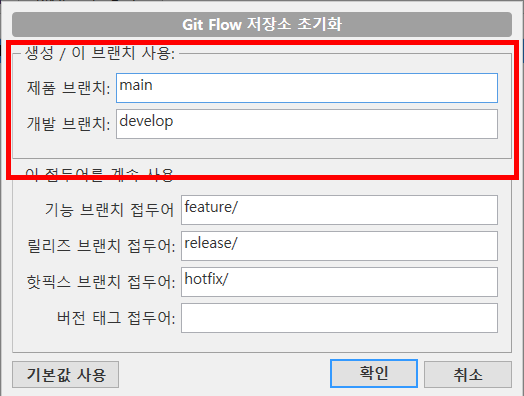

5.4 Git Flow 기능 생성

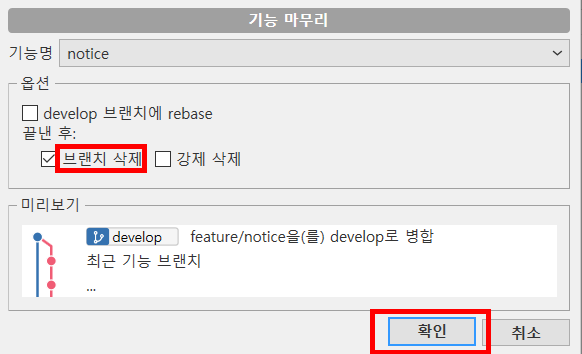

5.4 merge 작업

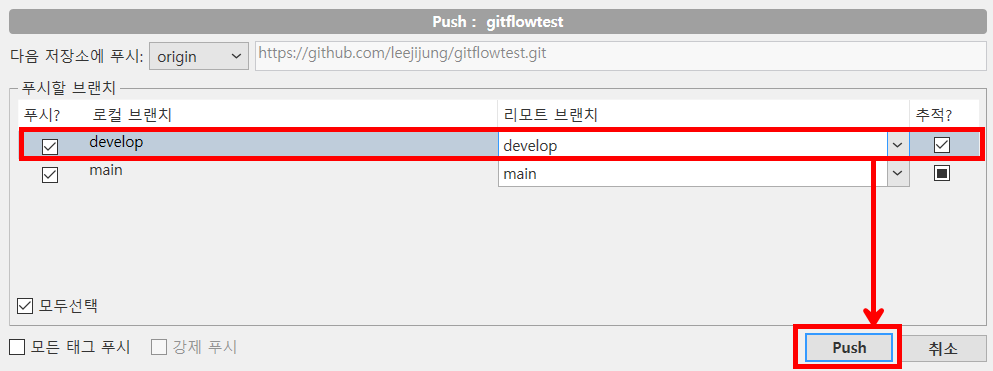

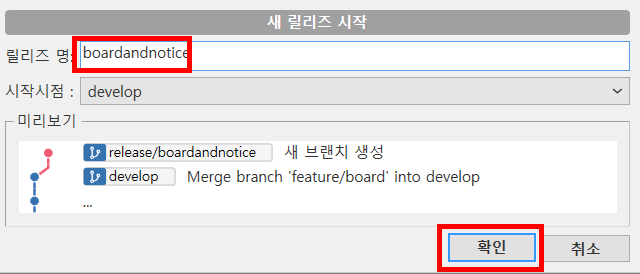

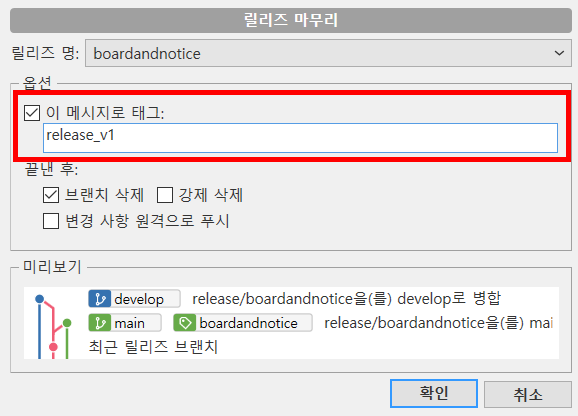

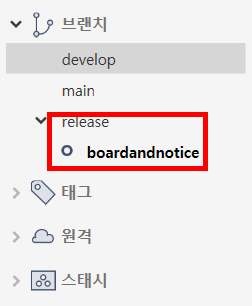

5.4 배포

더보기

현재 과정 git_branch

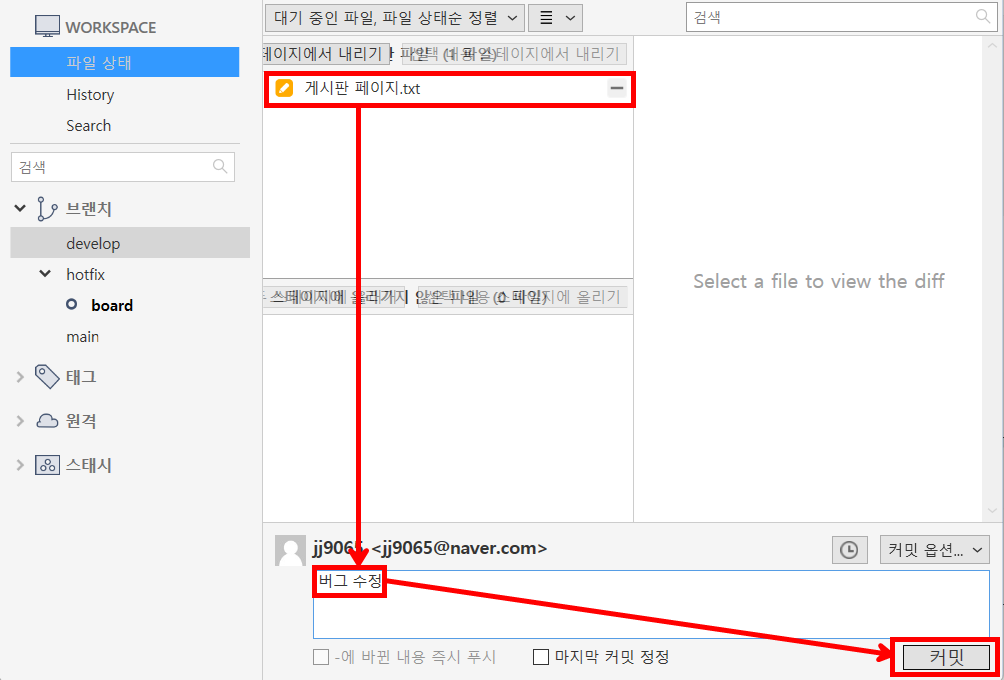

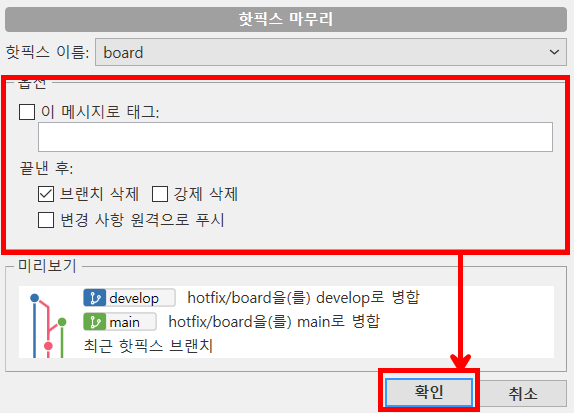

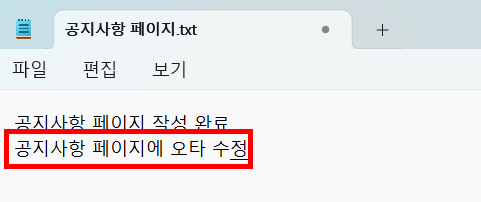

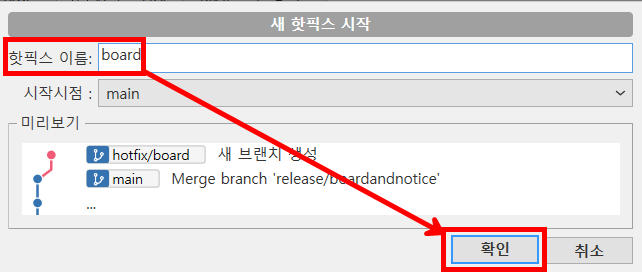

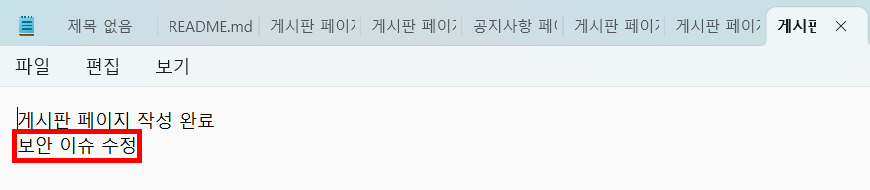

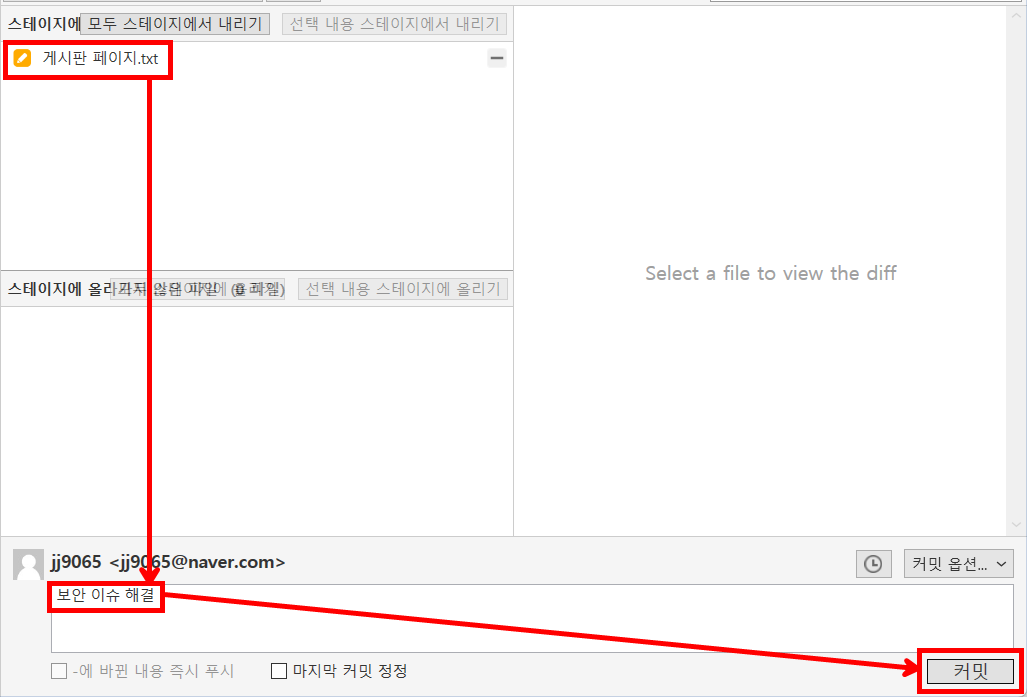

5.5 hotfixes 브랜치 사용 (버그 발생 시 사용)

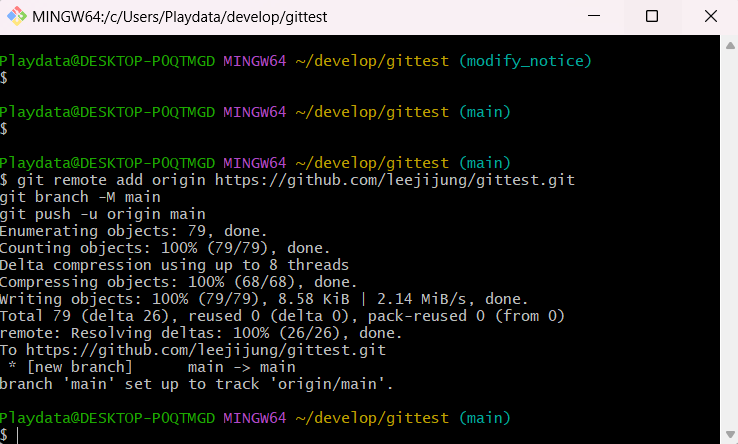

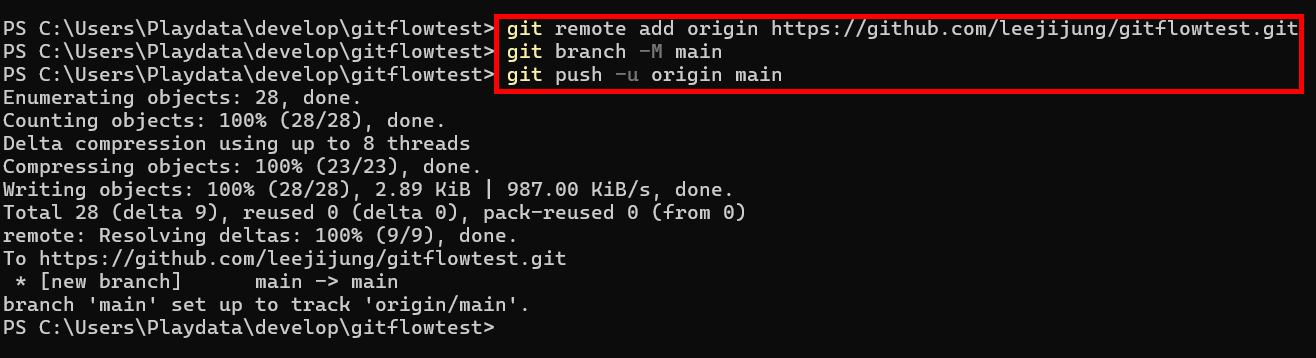

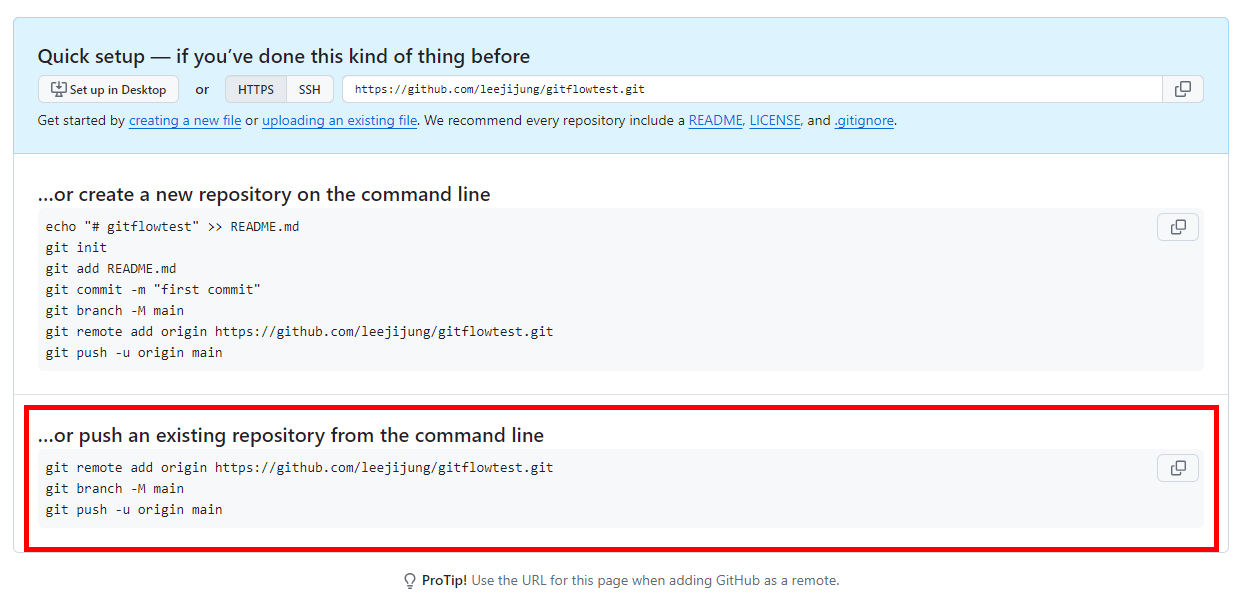

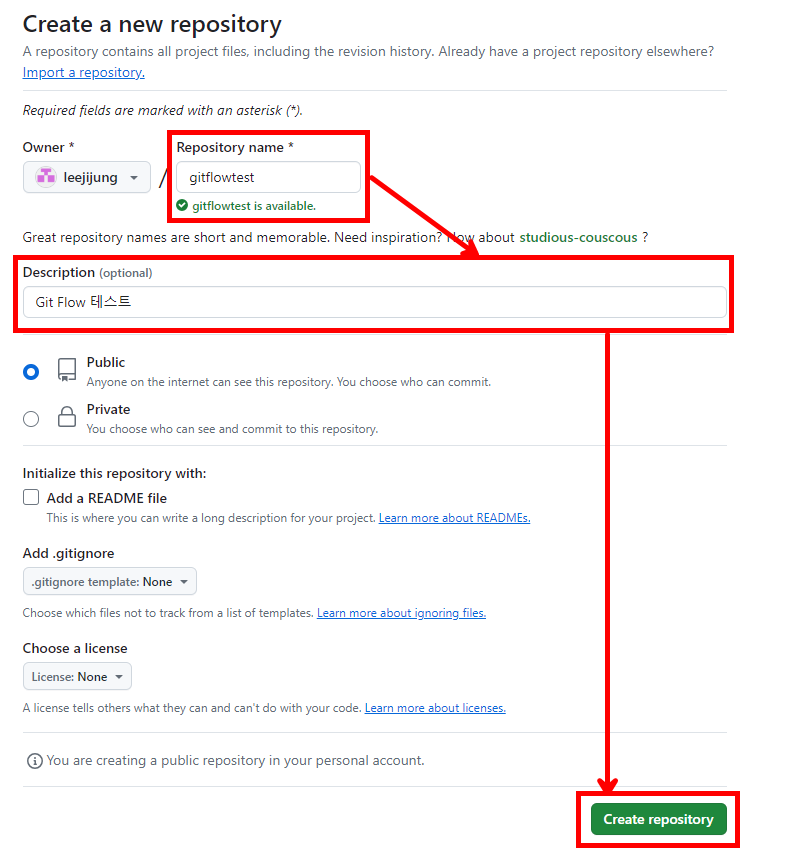

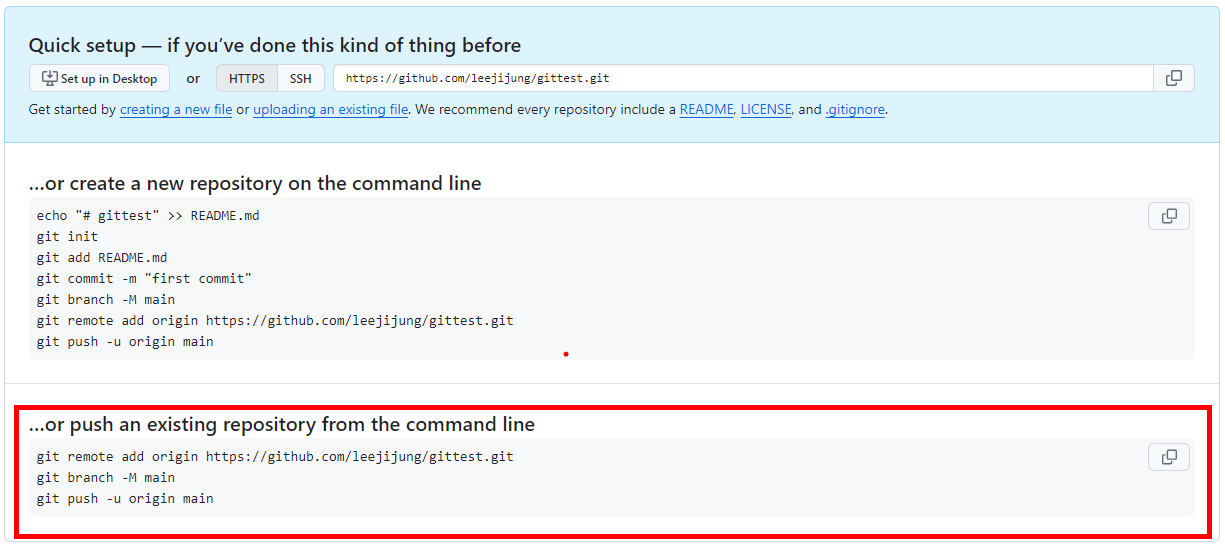

5.6 GIT 원격 저장소 생성
